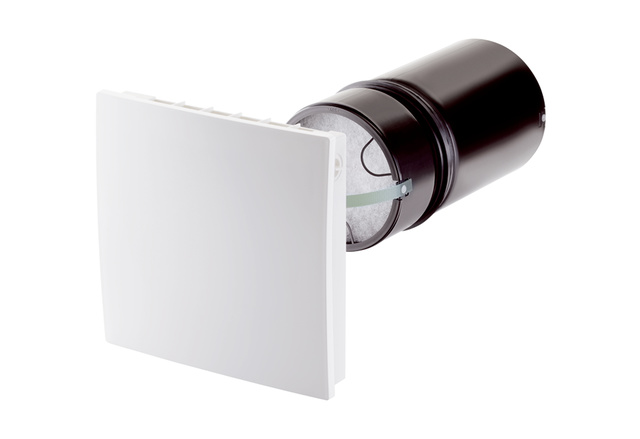

Комплект для конечного монтажа PP 45 K 0095.0241

Подробнее о товаре

Комплект для конечного монтажа PP 45 K

MAICO сегодня – один из европейских производителей, прочно закрепивших за собой лидерство в проектировании, производстве и продаже вентиляторов и комплектующих вентиляционных систем для бытового и промышленного применения. В ассортименте компании – более 1600 наименований продукции, качество которой соответствует стандартам Украины и подтверждено сертификатами Германии и Евросоюза. Столь широкое предложение MAICO позволяет без труда подобрать надежное вентиляционное оборудование, оптимально подходящее для определенных техническим заданием целей.

• Вентиляционную систему в сборе можно настроить с помощью центрального пульта управления (RLS 45 K) в соответствии со стандартом DIN 1946-6, включая приборы вытяжной вентиляции.
• С заслонкой с электроприводом.
• Интуитивно понятное программное обеспечение для ввода в эксплуатацию при использовании пульта управления RLS 45 K упрощает ввод в эксплуатацию. Настройки можно сохранить и передать в другие системы управления.

Опциональные принадлежности

• Блок для каменной кладки PP 45 MB
• Нагрузочная часть PP 45 LT
• Модуль расширения EnOcean PP 45 EO
• Исполнительный элемент EnOcean PP 45 ACT
• Датчик влажности PP 45 HYI и PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Воздушный фильтр, замена PP 45 G2, PP 45 G3 и PP 45 G2P

Допуски и сертификаты

• Разрешение DIBT Z-51.3-416.
• Протокол испытаний согласно EN 13141-8.
• Регистрация в бюллетене TZWL.

Теплообменник

• Применение мощного теплообменника и вентилятора EC высокой производительности гарантирует на приборах коэффициент эффективности рекуперации тепла 84,3% при эталонном объемном расходе согласно EN 13141-8.

Инструкции по монтажу

• Монтаж производится в 2 этапа:
• Установка втулки для монтажа в стену без отделки PP 45 RHK (DN 160) или PP 45 RHL (DN 160), а также внешней крышки в стержневое отверстие DN 160 с наклоном 1—2 %.
• Рекомендуется проделать корончатым сверлом отверстие DN 182 и выровнять уклон втулки с помощью прилагаемых стиропоровых клиньев.
• Втулка для монтажа в стену без отделки защищена от загрязнений специальной крышкой.
• После этого выполняется интеграция комплекта для конечного монтажа.
• Прокладка труб и настройка системы не требуется.

Электрическое присоединение

• Прибор поставляется в собранном виде и готов к эксплуатации.
• Электрическое присоединение осуществляется с помощью штекеров.
• Для подключения к вентиляционному контроллеру RLS 45 K или RLS 45 O используются линии управления, которые присоединяются через разъемы.
• Кабель 12 В постоянного тока, соединяющий вентиляционный контроллер RLS 45 K / RLS 45 O с прибором, является одновременно кабелем управления.

Отвод конденсата

• Конденсат отводится через сток, встроенный во внешнюю крышку.

Отличительные свойства

• С приборами PP 45 O/K всю вентиляционную систему можно настроить с помощью центрального пульта управления (RLS 45 K) в соответствии со стандартом DIN 1946-6, включая интеграцию вытяжных приборов.
• Серия устройств PP 45 O/K/RC — самая тихая серия устройств на рынке, которая впечатляет значениями уровня звукового давления (для степени вентиляции на расстоянии 1 м): 21 дБ(A) / 25 дБ(A) / 31 дБ(A) / 35 дБ(A) / 38 дБ(A).
• Энергоэффективность двух устройств + пульт управление впечатляют значением SPI 0,11 Вт ч/м³.
• Благодаря практически бесшумным энергосберегающим двигателям и очень точным сенсорным управлением приборы достигают класса энергоэффективности A+.
• Версии приборов PP 45 K и PP 45 RC оборудованы электрической заслонкой. При выключении приборов (ступень 0) заслонка автоматически закрывается. При этом прибор не потребляет электрическую энергию.
• Внутритрубный вентилятор можно демонтировать без инструментов для очистки и замены фильтра. Эти два фильтра также можно заменить без инструментов.
• Теплообменник также можно демонтировать для очистки с помощью инструмента.
• Приборы работают на пяти степенях вентиляции 15/20/30/36/42 м³/ч и в трех программах эксплуатации: постоянная вентиляция с рекуперацией тепла, поперечная вентиляция и автоматический режим с сенсорным управлением.
• Интуитивно понятное программное обеспечение для ввода в эксплуатацию при использовании пульта управления RLS 45 K упрощает ввод в эксплуатацию приборов PP 45 O/K. При этом можно сохранить настройки как профиль и перенести в другие системы управления.
• Внешние крышки с оптимизированным потоком в программе принадлежностей защищают фасад от вытяжного воздуха.

Характеристики

• Комплекты для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 с вентилятором, керамическим теплообменником, внутренней крышкой и двумя встроенными фильтрами (ISO Coarse 30 % (G2) и ISO Coarse 45 % (G3)), обеспечивающими фильтрацию воздуха в обоих направлениях.
• Исполнения:

1. PP 45 K – с электрической заслонкой.
2. PP 45 O – с ручной заслонкой.
3. PP 45 RC – с радиоуправлением и электрической заслонкой.

• Для эффективной вентиляции рекомендуется эксплуатировать приборы парами.
• В определенных системных комбинациях также возможна установка нечетного количества приборов.

Необходимые принадлежности

• втулка для монтажа в стену без отделки PP 45 RHK или PP 45 RHL
• Внешняя крышка PP 45 AK, PP 45 AE или PP 45 AW для монтажа на наружную стену или элемент PP 45 LE для каналов откоса
• Вентиляционный контроллер RLS 45 K или RLS 45 O для комплектов конечного монтажа PP 45 K и PP 45 O и радиовыключатель DS 45 RC для прибора с радиоуправлением PP 45 RC
• С помощью одного вентиляционного контроллера RLS 45 K или RLS 45 O можно одновременно управлять несколькими приборами (макс. 6).
• При использовании радиовыключателя DS 45 RC количество приборов не ограничено, если они находятся в зоне действия радиовыключателя.

Опциональные принадлежности

• Блок для каменной кладки PP 45 MB
• Нагрузочная часть PP 45 LT
• Модуль расширения EnOcean PP 45 EO
• Исполнительный элемент EnOcean PP 45 ACT
• Датчик влажности PP 45 HYI и PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Воздушный фильтр, замена PP 45 G2, PP 45 G3 и PP 45 G2P

 Особенности:

• Производитель: Maico
• Страна производитель: Германия
• Исполнение: Версия «Комфорт», заслонка с электроприводом
• Объёмный расход: 15 m³/h / 20 m³/h / 30 m³/h / 36 m³/h / 42 m³/h
• SEC average: -39,71 kWh/(m²*a)
• Класс энергоэффективности: A+
• Напряжение питания: 12 В пост. тока
• SPI согласно DIN EN 13141-8: 0,11 Wh/m³
• Максимальное потребление мощности: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W
• Степень защиты: IP 00
• Позиция: горизонтальный
• Вид системы: децентрализованный
• Класс фильтра: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3)
• Диаметр присоединений: 160 mm
• Необходимый проем в стене: от 162 до 182 мм
• Коэффициент эффективности рекуперации тепла при эталонном объемном расходе согласно DIN EN 13141-8: 84,3 %
• Необходимый вентиляционный контроллер: RLS 45 K / RLS 45 O
• Уровень звукового давления: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Расстояние 1 м, предпосылки свободного пространства
• Оценённая по нормам макс. разность нормативного звукового давления между элементами Dn,w: 51 dB / измерено с помощью PP 45 LE и заслонка закрыта; 51 дБ измерено с помощью PP45 AE, 2 x PP45 SE, заслонка закрыта; 46 дБ измерено с помощью PP45 LE, PP45 LEW90, заслонка открыта
• Номер допуска: Z-51.3-416
• Размер, мм: 246×246×282
• Вес, кг: 3,15
• Материал: пластмасса
• Материал теплообменника: керамика
• Вид фильтра: фильтр наружного воздуха и вытяжной фильтр
• Цвет: белый
