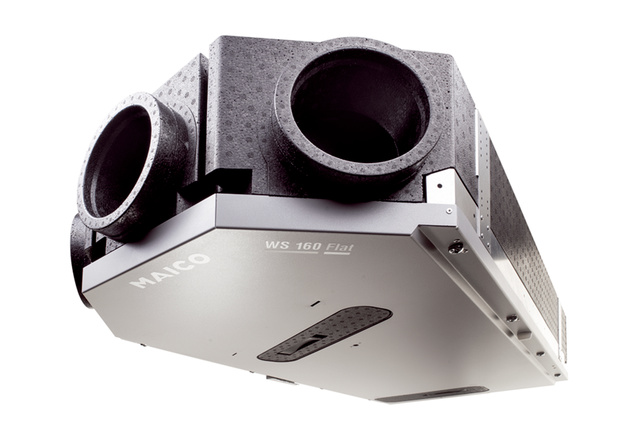

Центральные приточно-вытяжные установки WS 160 Flat ET 0095.0090

Подробнее о товаре

Центральные приточно-вытяжные установки WS 160 Flat ET

MAICO сегодня – один из европейских производителей, прочно закрепивших за собой лидерство в проектировании, производстве и продаже вентиляторов и комплектующих вентиляционных систем для бытового и промышленного применения. В ассортименте компании – более 1600 наименований продукции, качество которой соответствует стандартам Украины и подтверждено сертификатами Германии и Евросоюза. Столь широкое предложение MAICO позволяет без труда подобрать надежное вентиляционное оборудование, оптимально подходящее для определенных техническим заданием целей.

WS 160 Flat ET - Краткая информация

Высокоэффективные приборы централизованной вентиляции с вентиляторами EC и регулированием для поддержания постоянного объемного расхода, вкл. энтальпийный перекрестный противоточный теплообменник, 2 патрубка для приточного воздуха (слева, справа) и 1 патрубок для вытяжного воздуха (посередине), объемный расход 40–160 м³/ч, диаметр присоединения 4 x DN 125, для присоединения спирально-навивных труб (заказываются в качестве принадлежностей) необходимо 4 вставных соединителя SVR 125 или отвод 90° B90-125, спирально-навивная труба DN 160 может быть установлена также непосредственно на патрубок ЕРР, вкл. пульт управления RLS 1 WR, вкл. встроенный веб-сервер и приложение MAICO (air@home) для мобильного управления прибором, отчеты в режиме реального времени через веб-инструмент, сертификат DIBT и сертификат "пассивного дома", возможно подключение к KNX и EnOcean

WS 160 Flat ET - Описание изделия

Стандартное исполнение

• Прибор центральной вентиляции с энтальпийным теплообменником.
• Возможность расширения с помощью опциональной дополнительной платы ZP 1 для управления, помимо прочего, воздушной заслонкой в системе зональной регулировки.

Краткое описание

• Интеллектуальный вентиляционный прибор с рекуперацией тепла и влаги для контролируемой приточной и вытяжной вентиляции с объемным расходом от 40 до 160 м³/ч.
• Два патрубка для приточного воздуха (левый и правый) и патрубок для вытяжного воздуха (в центре) позволяют прокладывать трубопроводы приточного воздуха без пересечения.
• Полное разделение вытяжного/приточного воздуха во всем устройстве. предотвращает нежелательную рециркуляцию воздуха, и, таким образом, передачу вирусов (например, коронавируса) и бактерий. Имеется санитарно-эпидемиологическое заключение согласно стандарту VDI 6022, лист 1.
• Компактный и высокоэффективный — класс энергоэффективности A. Бесшумные и энергосберегающие вентиляторы с технологией ЕС.
• KFW — допущено: идеально подходит для новостроек или отреставрированных объектов.
• Варианты монтажа: подвешивание к потолку или монтаж в наклонный потолок.
• Отсутствие чувствительности к колебаниям давления: встроенное/автоматическое регулирование постоянства объемного расхода обеспечивает постоянное соблюдение заданного объемного расхода во всех рабочих условиях (например, загрязнение фильтра, установки воздушного клапана). Это также упрощает ввод в эксплуатацию / измерение объема воздуха на клапанах. Не требуется настройка объемного расхода.
• Очень тихий прибор с небольшой монтажной высотой (23 см): благодаря этому он идеально подходит для монтажа в подвесные потолки. Кроме того, он также подходит для монтажа в наклонный потолок.
• Доступны разные режимы работы: Aus (Выкл.), Manuell (Ручной), Auto Sensor (Автоматический датчик), ECO-Abluft (Вытяжной воздух ECO), ECO-Zuluft (Приточный воздух ECO).
• Вентиляционный контроллер RLS 1 WR входит в объем поставки.
• Фильтр ISO Coarse 80 % (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 55 % (F7) в наружном воздухе. Использование каскада фильтров (ISO Coarse 80 % / ISO ePM1 55 %) в наружном воздухе может увеличить срок службы фильтра.
• Вентиляционный прибор оснащен современным энтальпийным теплообменником с санитарно-эпидемиологическим заключением согласно стандарта VDI 6022, лист 1.
• Группу WS 160 Flat можно контролировать в ПРИЛОЖЕНИИ (air@home) и веб-инструменте на основе браузера (www.air-home.de) с помощью встроенного интерфейса LAN.
• Устройство Plug & Play: простой ввод в эксплуатацию благодаря бесплатному программному обеспечению для ввода в эксплуатацию и стандартному USB-разъему для ввода в эксплуатацию, обновлений системы управления и обслуживания.
• Встроенный комбинированный датчик (влажности/температуры) в стандартной комплектации обеспечивает работу системы вентиляции с учетом текущих потребностей и интеллектуальную стратегию осушения (защита от переувлажнения) в вытяжном воздухе. Устройство также отличается стратегией защиты от замораживания, адаптированной к реальным потребностям.
• Рекуператор имеет многофункциональный контакт для управления, например, соляным геотермическим теплообменником (нерегулируемым насосом), индикаторами эксплуатации и неисправности, калорифером предварительного или последующим нагревом, наружными заслонками или системой охлаждения.
• Доступны два входных контакта (12 и 230 В), например, для отключения/выключения с точки зрения технической безопасности.
• Разные входы/выходы позволяют подключать контроллер к другим инженерным системам здания, например, тепловому насосу.
• Встроенный интерфейс MODBUS (TCP/IP и RTU) для интеграции в инженерные системы здания.
• Опциональный сменный модуль K-SM обеспечивает интеграцию в системы здания KNX.
• Опциональный сменный модуль E-SM обеспечивает интеграцию в системы EnOcean.
• Опциональные дополнительные платы ZP 1 и ZP 2 для поддержки расширенных функций, таких как «регулирование постоянного давления» вентиляторов EC, зонирующий клапан, соляной геотермический теплообменник (регулируемый насос), измерение перепада давления на фильтре.
• Максимальная адаптивность устройства благодаря широкому спектру вариантов оборудования / подключения.
• Современная модульная технология устройства обеспечивает высокий уровень удобства при обслуживании и ремонте.

Характеристики

Корпус

• Корпус из листовой стали с порошковым покрытием.
• Возможна удобная замена фильтра без инструментов.
• Герметичный шумоглушащий внутренний корпус из термостойкого, звуко- и теплоизоляционного вспененного полипропилена без тепловых мостов.
• Корпус из вспененного полипропилена с очень хорошими гигиеническими/негигроскопическими свойствами.
• Поверхность устройства и внутренний корпус устройства легко поддаются очистке.

Фильтр

• Фильтр ISO Coarse 80 % (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 55 % (F7) в наружном воздухе.
• Замена фильтра без инструментов.

Управление

• Готов к эксплуатации, с включателем/выключателем.
• В комплект поставки входит пульт управления RLS 1 WR, четыре ступени вентиляции, индикатор замены фильтра, индикатор неисправностей.
• Возможно параллельное подключение дополнительных пультов управления.
• Мобильное управление в ПРИЛОЖЕНИИ (air@home) или браузерной версии веб-инструмента (www.air-home.de) с помощью смартфона, ноутбука или ПК обеспечивает, например:

1. отчеты в реальном времени, управление пользователями
2. Автоматический режим с учетом текущих потребностей / автоматический режим с управлением по времени
3. Ручной режим / ВЫКЛ
4. Экологический режим приточного воздуха или экологический режим вытяжного воздуха
5. Запрос состояния фильтра, сообщения об ошибках

Опциональный сенсорный пульт управления RLS T2 WS для установки следующего:

1. 2 автоматических режима (по датчику / по времени)
2. 4 ручных рабочих режима (ECO для вытяжного воздуха / ECO для приточного воздуха / РУЧНОЙ / ВЫКЛ.)
3. возможен полный ввод группы Trio LZ в эксплуатацию.

• Опциональный дизайнерский пульт управления RLS G1 WS:

1. ВКЛ./ВЫКЛ.
2. 5 ступеней
3. Автоматический режим работы
4. Приточный воздух ECO, вытяжной воздух ECO
5. Индикатор замены фильтра и неисправности

• USB-разъем для обслуживания / ввода в эксплуатацию — бесплатное ПО MAICO для ввода в эксплуатацию.
• Сетевое подключение через встроенный интерфейс LAN.
• Совместимость с системой «умный дом» (например, Loxone, через протокол Modbus TCP/IP).
• Интеграция с протоколом Modbus TCP/IP и RTU в стандартном исполнении.
• Опциональный сменный модуль KNX K-SM для интеграции в инженерные системы здания www.knx.org.
• Опциональный сменный модуль EnOcean E-SM для подключения вентиляционного прибора к "миру EnOcean" www.enocean-alliance.org.

Блок управления

• Регулирование объемного расхода с учетом потребности в серийном исполнении («решающее значение влажности»).
• Плавная корректировка объемного расхода по потребности.
• Встроенная функция защиты от переувлажнения.
• 3 датчика температуры наружного, вытяжного и приточного воздуха.
• 1 комбинированный датчик (температура и влажность) в патрубке для вытяжного воздуха.
• Можно подключить до четырех внешних датчиков разных типов (углекислого газа, летучих органических соединений, влажности).
• Мультифункциональный контакт для управления соляным геотермическим теплообменником (нерегулируемый насос), индикацией эксплуатации и неисправностей, калорифером предварительного или последующего нагрева, наружными заслонками или охлаждением.
• Входы для безопасного отключения через контакт 12 В или 230 В (например, пожарный оповещатель, пожарная сигнализация, камин без перепада давления).
• Дополнительный кнопочный вход для включения ограниченной по времени интенсивной (форсированной) вентиляции.
• Возможность расширения с помощью опциональной дополнительной платы ZP 1 для управления:

1. 3-ходовая заслонка (например, воздушный геотермический теплообменник)
2. регулируемый насос (например, соляной геотермический теплообменник)
3. коммутационный контакт для внешнего калорифера последующего нагрева

• Возможность расширения с помощью опциональной дополнительной платы ZP 2 для:

1. постоянства давления вентиляторов ЕС
2. контроля фильтра с контролем перепада давления

• Разные входы и выходы позволяют подключать пульт управления вентиляционного прибора к другим инженерным приборам, например, тепловому насосу.
• Допуски и сертификаты
• Разрешение DIBT – Немецкого института строительной техники.
• Сертификат PHI
• Протокол испытаний согласно DIN EN 13141-7.
• Сертификат швейцарской организации energie-cluster.ch.
• Санитарно-эпидемиологическое заключение на материал корпуса (EPP) и теплообменника.

Теплообменник/рекуперация тепла

• Высокоэффективный энтальпийный перекрестный противоточный теплообменник.
• Рекуперация тепла до 84% и рекуперация влаги до 53%.
• Санитарно-эпидемиологическое заключение (отсутствие бактерий, роста/передачи вирусов) согласно стандарту VDI 6022, лист 1.
• Теплообменник с антимикробной защитой можно мыть водой.
• Нет необходимости в подсоединении слива конденсата.

Байпас

• Экологичный режим: приточный воздух ECO, отработанный воздух ECO для пассивного охлаждения ночью в летний период.

Защита от замораживания

• Предотвращение замораживания теплообменника при низких температурах за счет контроля температуры вытяжного воздуха.
• В случае опасности замораживания , объемный поток наружного воздуха постепенно уменьшается.

Вентиляторы

• Центробежные вентиляторы с загнутыми вперед лопатками для удаляемого или наружного воздуха.
• Энергоэффективные двигатели ЕС постоянного тока со встроенным регулятором постоянства объемного расхода.
• Возможность контроля постоянства давления благодаря опциональной дополнительной плате ZP 2.
• Четыре ступени вентиляции для плавной настройки в диапазоне от 40 до 160 м³/ч.

Инструкции по монтажу

• Простой и очень быстрый потолочный/настенный монтаж прибора путем прямого завинчивания.
• Крышку корпуса можно легко снять, выкрутив винты.

Особенности:

• Производитель: Maico
• Страна производитель: Германия
• Исполнение: Стандартное исполнение
• Количество ступеней вентиляции: 4
• Объёмный расход: 40 m³/h - 160 m³/h
• Постоянный объемный расход: да
• SEC average: -34,1 kWh/(m²*a)
• Класс энергоэффективности: A
• Вид напряжения: однофазный ток
• Напряжение питания: 230 V
• Сетевая частота: 50 Hz / 60 Hz
• SPI согласно DIN EN 13141-7 (A7): 0,34 Wh/m³
• Потребление мощности согласно DIN EN 13141-7 (A7): 36 W
• Потребление мощности в режиме ожидания < 1 Вт
• Iмакс: 1,1 A
• Степень защиты: IP 00
• Разрешение DIBT – Немецкого института строительной техники: да
• Сертификат "пассивного дома": да
• Место установки: стена / потолок
• Место установки: Ванная / Кухня / Подвал / Накопитель / Чердачный полуэтаж / Помещение для домашнего хозяйства / Котельная / Коридор
• Вид системы: центральная
• Класс фильтра: ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)
• Диаметр присоединений: 125 mm / 160 mm
• Диаметр присоединений слива конденсата: не требуется
• Температура транспортирующей среды при IMax: -20 °C до 50 °C
• Коэффициент подготовки тепла: 84 %
• Макс. коэфф. эффективности рекуперации тепла согласно DIN EN 13141-7 (A7): 76 %
• Конструкция теплообменника: энтальпийный перекрестный противоточный теплообменник
• Рекуперация тепла при использовании энтальпийного теплообменника согласно стандарту DIN EN 13141-7 (A2): 53 %
• Положение вытяжного воздуха: слева/справа
• Байпас: нет
• Калорифер предварительного нагрева: нет
• Зонирующий клапан: нет
• Энтальпийный теплообменник: да
• Схема защиты от замерзания: да
• Летнее включение: ECO для вытяжного воздуха / ECO для приточного воздуха
• Контроль фильтра: с управлением по времени (опция, по перепаду давления)
• Регулирование датчиком влажности: встроен
• Регулирование CO2: SKD
• Регулирование качества воздуха (опция): EAQ 10/3
• Подключение к KNX (опция): K-SM
• Интерфейс MODBUS: встроен
• Блок управления входит в объем поставки: RLS 1 WR, App
• Блок управления (опция): RLS T2 WS, RLS G1 WS
• Встроенная радиосистема EnOcean (опция): E-SM
• Мобильное управление: да
• Уровень звукового давления / распространение шума: 37 dB(A) / Расстояние 1 м, звукопоглощение 10 м²
• Размер, мм: 582×230×1260
• Материал корпуса: полимер EPP / листовая сталь
• Материал теплообменника: пластмасса
• Материал внутренней облицовки: пластмасса EPP
• Цвет: черный / обычный белый
• Вес: 24,56 kg
• Масса с упаковкой: 27 kg
