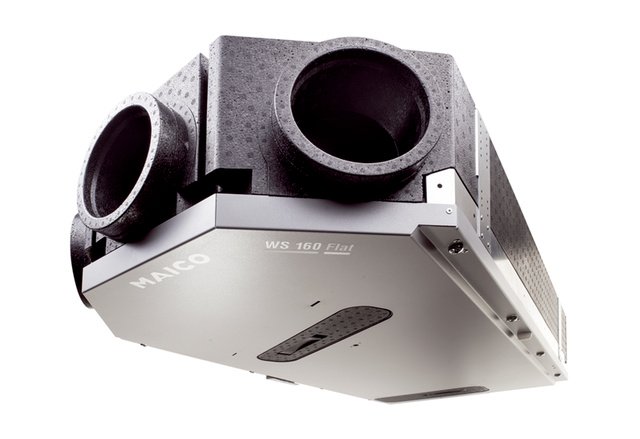

Центральні припливно-витяжні установки WS 160 Flat ET 0095.0090

WS 160 Flat ET - Опис виробу

Стандартне виконання

• Прилад центральної вентиляції з ентальпійним теплообмінником.
• Можливість розширення за допомогою опціональної додаткової плати ZP 1 для керування, крім іншого, повітряною заслінкою в системі зонального регулювання.

Короткий опис

• Інтелектуальний вентиляційний прилад з рекуперацією тепла та вологи для контрольованої припливної та витяжної вентиляції з об'ємною витратою від 40 до 160 м³/год.
• Двапатрубка для припливного повітря (лівий та правий) та патрубок для витяжного повітря (в центрі) дозволяють прокладати трубопроводи припливного повітря без перетину.
• Повний поділ витяжного/припливного повітря у всьому пристрої. запобігає небажаній рециркуляції повітря, і, таким чином, передачі вірусів (наприклад, коронавірусу) і бактерій. Є санітарно-епідеміологічний висновок згідно зі стандартом VDI 6022, лист 1.
• Компактний та високоефективний — клас енергоефективності A. Безшумні та енергозберігаючі вентилятори з технологією ЄС.
• KFW — допущено: ідеально підходить для новобудов або відреставрованих об'єктів.
• Варіанти монтажу:підвішування до стелі або монтаж у похилій стелі.
• Відсутність чутливості до коливань тиску: вбудоване/автоматичне регулювання сталості об'ємної витрати забезпечує постійне дотримання заданої об'ємної витрати у всіх робочих умовах (наприклад, забруднення фільтра, установки повітряного клапана). Це також спрощує введення в експлуатацію/вимір обсягу повітря на клапанах. Не потрібне налаштування об'ємної витрати.
• Дуже тихий прилад з невеликою монтажною висотою (23 см): завдяки цьому він ідеально підходить для монтажу у підвісні стелі. Крім того, він також підходить для монтажу в похилій стелі.
• Доступні різні режими роботи: Aus (Вимк.),Manuell (Ручний), Auto Sensor (Автоматичний датчик), ECO-Abluft (Витяжне повітря ECO), ECO-Zuluft (Припливне повітря ECO).
• Вентиляційний контролер RLS 1 WR входить у обсяг постачання.
• Фільтр ISO Coarse 80 % (G4) у витяжному повітрі та фільтр пилку ISO ePM1 55 % (F7) у зовнішньому повітрі. Використання каскаду фільтрів (ISO Coarse 80% / ISO ePM1 55%) у зовнішньому повітрі може збільшити термін служби фільтра.
• Вентиляційний прилад оснащений сучасним ентальпійним теплообмінником із санітарно-епідеміологічним висновком згідно зі стандартом VDI 6022, лист 1.
• Групу WS 160 Flat можна контролювати в ДОДАТКУ (air@home) та веб-інструменті на основі браузера (www.air-home.de) за допомогою вбудованого інтерфейсу LAN.
• Пристрій Plug & Play: простий введення вексплуатацію завдяки безкоштовному програмному забезпеченню для введення в експлуатацію та стандартному USB-роз'єму для введення в експлуатацію, оновлень системи керування та обслуговування.
• Вбудований комбінований датчик (вологості/температури) у стандартній комплектації забезпечує роботу системи вентиляції з урахуванням поточних потреб та інтелектуальну стратегію осушення (захист від перезволоження) у витяжному повітрі. Пристрій також відрізняється стратегією захисту від заморожування, адаптованою до реальних потреб.
• Рекуператор має багатофункціональний контакт для керування, наприклад, соляним геотермічним теплообмінником (нерегульованим насосом), індикаторамиексплуатації та несправності, калорифером попереднього або наступного нагрівання, зовнішніми заслінками або системою охолодження.
• Доступні два вхідні контакти (12 і 230 В), наприклад, для вимкнення/вимкнення з точки зору технічної безпеки.
• Різні входи/виходи дозволяють підключати контролер до інших інженерних систем будівлі, наприклад, теплового насоса.
• Вбудований інтерфейс MODBUS (TCP/IP та RTU) для інтеграції в інженерні системи будівлі.
• Опціональний змінний модуль K-SM забезпечує інтеграцію до систем будівлі KNX.
• Опціональний змінний модуль E-SM забезпечує інтеграцію в системи EnOcean.
• Опціональні додаткові плати ZP 1 та ZP 2 для підтримкирозширених функцій, таких як «регулювання постійного тиску» вентиляторів EC, зонуючого клапана, соляний геотермічний теплообмінник (регульований насос), вимірювання перепаду тиску на фільтрі.
• Максимальна адаптивність пристрою завдяки широкому спектру варіантів обладнання/підключення.
• Сучасна модульна технологія пристрою забезпечує високий рівень зручності при обслуговуванні та ремонті.

Характеристики

Корпус

• Корпус із листової сталі з порошковим покриттям.
• Можлива зручна заміна фільтра без інструментів.
• Герметичний шумоглушливий внутрішній корпус з термостійкого,звуко- та теплоізоляційного спіненого поліпропілену без теплових мостів.
• Корпус із спіненого поліпропілену з дуже гарними гігієнічними/негігроскопічними властивостями.
• Поверхня пристрою та внутрішній корпус пристрою легко піддаються очищенню.

Фільтр

• Фільтр ISO Coarse 80 % (G4) у витяжному повітрі та фільтр пилку ISO ePM1 55 % (F7) у зовнішньому повітрі.
• Заміна фільтра без інструментів.

Керування

• Готовий до експлуатації, з вмикачем/вимикачем.
• У комплект поставки входить пульт керування RLS 1 WR, чотири ступені вентиляції, індикатор заміни фільтра, індикатор несправностей.
• Можливопаралельне підключення додаткових пультів керування.
• Мобільне керування в ДОДАТКУ (air@home) або браузерній версії веб-інструменту (www.air-home.de) за допомогою смартфона, ноутбука або ПК забезпечує, наприклад:

1. звіти в реальном часі, керування користувачами
2. Автоматичний режим з урахуванням поточних потреб / автоматичний режим з керуванням часу
3. Ручний режим / ВИМК
4. Екологічний режим припливного повітря або екологічний режим витяжного повітря
5. Запит стануия фільтра, повідомлення про помилки

Опціональний сенсорний пульт керування RLS T2 WS для встановленнянаступного:

1. 2 автоматичні режими (за датчиком / за часом)
2. 4 ручні робочі режими (ECO для витяжного повітря / ECO для припливного повітря / РУЧНИЙ / ВИМК.)
3. можливе повне введення групи Trio LZ в експлуатацію.

• Опціональний дизайнерський пульт керування RLS G1 WS:

1. УВІМК./ВИМК.
2. 5 ступенів
3. Автоматичний режим роботи
4. Припливне повітря ECO, витяжне повітря ECO
5. Індикатор заміни фільтра та несправності

• USB-роз'єм для обслуговування / введення в експлуатацію — безкоштовне ПЗ MAICO для введення в експлуатацію.
• Мережне підключення через вбудований інтерфейс LAN.
• Сумісність зсистемою «розумний дім» (наприклад, Loxone через протокол Modbus TCP/IP).
• Інтеграція з протоколом Modbus TCP/IP та RTU у стандартному виконанні.
• Опціональний змінний модуль KNX K-SM для інтеграції до інженерних систем будівлі www.knx.org.
• Опціональний змінний модуль EnOcean E-SM для підключення вентиляційного приладу до "світу EnOcean" www.enocean-alliance.org.

Блок управління

• Регулювання об'ємної витрати з урахуванням потреби в серійному виконанні («вирішальне значення вологості»).
• Плавне коригування об'ємних витрат за потребою.
• Вбудована функція захисту від перезволоження.
• 3 датчики температури зовнішнього, витяжного та припливногоповітря.
• 1 комбінований датчик (температура та вологість) у патрубку для витяжного повітря.
• Можна підключити до чотирьох зовнішніх датчиків різних типів (вуглекислого газу, летких органічних сполук, вологості).
• Мультифункціональний контакт для керування соляним геотермічним теплообмінником (нерегульований насос), індикацією експлуатації та несправностей, калорифером попереднього або подальшого нагрівання, зовнішніми заслінками або охолодженням.
• Входи для безпечного відключення через контакт 12 В або 230 В (наприклад, пожежний оповіщувач, пожежна сигналізація, камін без перепаду тиску).
• Додатковий кнопковий вхід для включення обмеженої почасу інтенсивної (форсованої) вентиляції.
• Можливість розширення за допомогою опціональної додаткової плати ZP 1 для керування:

1. 3-ходова заслінка (наприклад, повітряний геотермічний теплообмінник)
2. регульований насос (наприклад, соляний геотермічний теплообмінник)
3. комутаційний контакт для зовнішнього калорифера подальшого нагрівання

• Можливість розширення за допомогою опціональної додаткової плати ZP 2 для:

1. стабільності тиску вентиляторів ЄС
2. контролю фільтра з контролем перепаду тиску

• Різні входи та виходи дозволяють підключати пульт управління вентиляційного приладудо інших інженерних приладів, наприклад, теплового насоса.
• Допуски та сертифікати
• Дозвіл DIBT – Німецького інституту будівельної техніки.
• Сертифікат PHI
• Протокол випробувань згідно з DIN EN 13141-7.
• Сертифікат швейцарської організації energie-cluster.ch.
• Санітарно-епідеміологічний висновок на матеріал корпусу (EPP) та теплообмінника.

Теплообмінник/рекуперація тепла

• Високоефективний ентальпійний перехресний протиточний теплообмінник.
• Рекуперація тепла до 84% та рекуперація вологи до 53%.
• Санітарно-епідеміологічний висновок (відсутність бактерій, зростання/передачі вірусів) згідно зі стандартом VDI 6022, лист 1.
• Теплообмінник з антимікробним захистом можна мити водою.
• Не потрібно підключати злив конденсату.

Байпас

• Екологічний режим: припливне повітря ECO, відпрацьоване повітря ECO для пасивного охолодження вночі у літній період.

Захист від заморожування

• Запобігання заморожуванню теплообмінника при низьких температурах за рахунок контролю температури витяжного повітря.
• У разі небезпеки заморожування об'ємний потік зовнішнього повітря поступово зменшується.

Вентилятори

• Центробіжні вентилятори із загнутими вперед лопатками для зовнішнього або видаленого.повітря.
• Енергоефективні двигуни ЄС постійного струму з вбудованим регулятором сталості об'ємної витрати.
• Можливість контролю сталості тиску завдяки опціональній додатковій платі ZP 2.
• Чотири щаблі вентиляції для плавного налаштування в діапазоні від 40 до 160 м³/год.

Інструкції з монтажу

• Простий і дуже швидкий стельовий/настінний монтаж приладу шляхом прямого загвинчування.
• Кришку корпусу можна легко зняти, викрутивши гвинти.

Особливості:

• Виробник: Maico
• Країна виробник: Німеччина
• Виконання: Стандартне виконання
• Кількість ступеніввентиляції: 4
• Об'ємні витрати: 40 m³/h - 160 m³/h
• Постійний обсяг витрат: так
• SEC average: -34,1 kWh/(m²*a)
• Клас енергоефективності: A
• Вигляд напруги: однофазний струм
• Напруга живлення: 230 V
• Мережева частота: 50 Hz / 60 Hz
• SPI згідно з DIN EN 13141-7 (A7): 0,34 Wh/m³
• Споживання потужності згідно DIN EN 13141-7 (A7): 36 W
• Споживання потужності в режимі очікування < 1 Вт
• Iмакс: 1,1 A
• Ступінь захисту: IP 00
• Дозвіл DIBT – Німецького інституту будівельної техніки: так
• Сертифікат "пасивного будинку": так
• Місце встановлення: стіна / стеля
• Місце установки: Ванна / Кухня / Підвал / Накопичувач / Горищний напівповерх /Приміщення для домашнього господарства / Котельня / Коридор
• Вигляд системи: центральна
• Клас фільтру: ISO Coarse 80% (G4) / ISO ePM1 55% (F7)
• Діаметр приєднань: 125 мм / 160 мм
• Діаметр приєднання зливу конденсату: не потрібний
• Температура транспортуючого середовища при IMax: -20 °C до 50 °C
• Коефіцієнт підготовки тепла: 84%
• Макс. коеф. ефективності рекуперації тепла згідно з DIN EN 13141-7 (A7): 76 %
• Конструкція теплообмінника: ентальпійний перехресний протиточний теплообмінник
• Рекуперація тепла під час використання ентальпійного теплообмінника відповідно до стандарту DIN EN 13141-7 (A2): 53 %
• Положення витяжного повітря: ліворуч/праворуч
• Байпас: ні
• Калоріферпопереднього нагріву: ні
• Зонуючий клапан: ні
• Ентальпійний теплообмінник: так
• Схема захисту від замерзання: так
• Літнє включення: ECO для витяжного повітря / ECO для припливного повітря
• Контроль фільтра: з керуванням за часом (опція, перепад тиску)
• Регулювання датчиком вологості: вбудований
• Регулювання CO2: SKD
• Регулювання якості повітря (опція): EAQ 10/3
• Підключення до KNX (опція): K-SM
• Інтерфейс MODBUS: вбудований
• Блок управління входить до обсягу постачання: RLS 1 WR, App
• Блок управління (опція): RLS T2 WS, RLS G1 WS
• Вбудована радіосистема EnOcean (опція): E-SM
• Мобільне управління: так
• Рівень звукового тиску /поширення шуму: 37 dB(A) / Відстань 1 м, звукопоглинання 10 м 2
• Розмір, мм: 582×230×1260
• Матеріал корпусу: полімер EPP/листова сталь
• Матеріал теплообмінника: пластмаса
• Матеріал внутрішнього облицювання: пластмаса EPP
• Колір: чорний / звичайний білий
• Вага: 24,56 kg
• Маса з упаковкою: 27 кг
