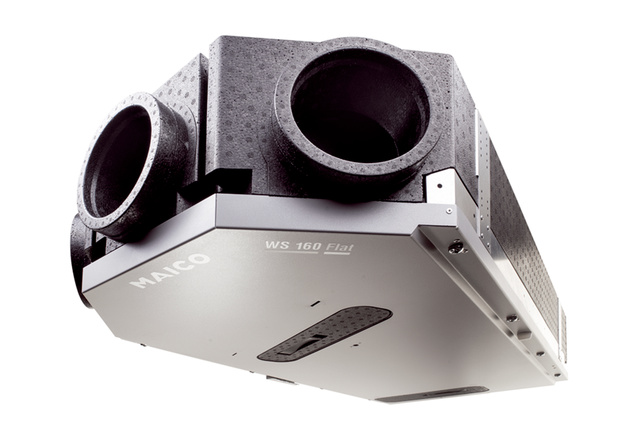

Центральні припливно-витяжні установки WS 160 Flat BET 0095.0092

Детальніше про товар

Центральні припливно-витяжні установки WS 160 Flat BET

MAICO сьогодні – один з європейських виробників, які міцно закріпили за собою лідерство у проектуванні, виробництві та продажу вентиляторів та комплектуючих вентиляційних систем для побутового та промислового застосування. В асортименті компанії – понад 1600 найменувань продукції, якість якої відповідає стандартам України та підтверджена сертифікатами Німеччини та Євросоюзу. Така широка пропозиція MAICO дозволяє легко підібрати надійне вентиляційне обладнання, що оптимально підходить для певних технічним завданням цілей.

WS 160 Flat BET -Коротка інформація

Високоефективні прилади централізованої вентиляції з вентиляторами EC та регулюванням для підтримки постійної об'ємної витрати, вкл. байпас та ентальпійний перехресний протиточний теплообмінник, 2 патрубки для припливного повітря (ліворуч, праворуч) та 1 патрубки для витяжного повітря (посередині), об'ємні витрати 40–160 м³/год, діаметр приєднання 4 x DN 125, для приєднання спірально-навивних труб замовляються як приладдя) необхідно 4 вставні з'єднувачі SVR 125 або відведення 90° B90-125, спірально-навивна труба DN 160 може бути встановлена ​​також безпосередньо на патрубок ЕРР, вкл. пульт керування RLS 1 WR, вкл. вбудований веб-сервер тадодаток MAICO (air@home) для мобільного керування приладом, звіти в режимі реального часу через веб-інструмент, сертифікат DIBT та сертифікат "пасивного будинку", можливе підключення до KNX та EnOcean

WS 160 Flat BET - Опис виробу

Виконання "Байпас"

• Прилад центральної вентиляції з ентальпійним теплообмінником та вбудованим байпасним клапаном із ступінчастим регулюванням з урахуванням потреби. Залежно від перепаду температур і налаштувань користувача повітря в приміщенні охолоджується оптимальним чином, і протяг виключається.
• Можливість розширення за допомогою опціональної додаткової плати ZP 1 для керування, кріміншого, повітряною заслінкою в системі зонального регулювання.

Короткий опис

• Інтелектуальний вентиляційний прилад з рекуперацією тепла та вологи для контрольованої припливної та витяжної вентиляції з об'ємною витратою від 40 до 160 м³/год.
• Два патрубки для припливного повітря (лівий та правий) та патрубки для витяжного повітря (в центрі) дозволяють прокладати трубопроводи припливного повітря без перетину.
• Повний поділ витяжного/припливного повітря у всьому пристрої. запобігає небажаній рециркуляції повітря, і, таким чином, передачі вірусів (наприклад, коронавірусу) і бактерій. Є санітарно-епідеміологічний висновокзгідно стандарту VDI 6022, лист 1.
• Компактний та високоефективний — клас енергоефективності A. Безшумні та енергозберігаючі вентилятори з технологією ЄС.
• KFW — допущено: ідеально підходить для новобудов або відреставрованих об'єктів.
• Варіанти монтажу: підвішування до стелі або монтаж у похилій стелі.
• Відсутність чутливості до коливань тиску: вбудоване/автоматичне регулювання сталості об'ємної витрати забезпечує постійне дотримання заданої об'ємної витрати у всіх робочих умовах (наприклад, забруднення фільтра, установки повітряного клапана). Це також спрощує введення в експлуатацію/вимір обсягу повітря на клапанах. Непотрібне налаштування об'ємної витрати.
• Дуже тихий прилад з невеликою монтажною висотою (23 см): завдяки цьому він ідеально підходить для монтажу у підвісні стелі. Крім того, він також підходить для монтажу в похилій стелі.
• Доступні різні режими роботи: Aus (Вимк.), Manuell (Ручний), Auto Sensor (Автоматичний датчик), ECO-Abluft (Витяжне повітря ECO), ECO-Zuluft (Припливне повітря ECO).
• Вентиляційний контролер RLS 1 WR входить у обсяг постачання.
• Фільтр ISO Coarse 80 % (G4) у витяжному повітрі та фільтр пилку ISO ePM1 55 % (F7) у зовнішньому повітрі. Використання каскаду фільтрів (ISO Coarse 80% / ISO ePM1 55%) у зовнішньому повітрі може збільшити термін служби фільтра.
• Вентиляційний прилад оснащений сучасним ентальпійнимтеплообмінником із санітарно-епідеміологічним висновком відповідно до стандарту VDI 6022, лист 1.
• Групу WS 160 Flat можна контролювати в ДОДАТКУ (air@home) та веб-інструменті на основі браузера (www.air-home.de) за допомогою вбудованого інтерфейсу LAN.
• Пристрій Plug & Play: простий введення в експлуатацію завдяки безкоштовному програмному забезпеченню для введення в експлуатацію та стандартному USB-роз'єму для введення в експлуатацію, оновлень системи керування та обслуговування.
• Вбудований комбінований датчик (вологості/температури) у стандартній комплектації забезпечує роботу системи вентиляції з урахуванням поточних потреб та інтелектуальну стратегію осушення (захист від перезволоження)витяжному повітрі. Пристрій також відрізняється стратегією захисту від заморожування, адаптованою до реальних потреб.
• Рекуператор має багатофункціональний контакт для керування, наприклад, соляним геотермічним теплообмінником (нерегульованим насосом), індикаторами експлуатації та несправності, калорифером попереднього або наступного нагрівання, зовнішніми заслінками або системою охолодження.
• Доступні два вхідні контакти (12 і 230 В), наприклад, для вимкнення/вимкнення з точки зору технічної безпеки.
• Різні входи/виходи дозволяють підключати контролер до інших інженерних систем будівлі, наприклад, теплового насоса.
• Вбудований інтерфейс MODBUS (TCP/IPта RTU) для інтеграції в інженерні системи будівлі.
• Опціональний змінний модуль K-SM забезпечує інтеграцію до систем будівлі KNX.
• Опціональний змінний модуль E-SM забезпечує інтеграцію в системи EnOcean.
• Опціональні додаткові плати ZP 1 та ZP 2 для підтримки розширених функцій, таких як «регулювання постійного тиску» вентиляторів EC, зонуючого клапана, соляного геотермічного теплообмінника (регульованого насоса), вимірювання перепаду тиску на фільтрі.
• Максимальна адаптивність пристрою завдяки широкому спектру варіантів обладнання/підключення.
• Сучасна модульна технологія пристрою забезпечує високий рівень зручності під час обслуговуваннята ремонт.

Характеристики

• Корпус
• Корпус із листової сталі з порошковим покриттям.
• Можлива зручна заміна фільтра без інструментів.
• Герметичний шумоглушливий внутрішній корпус із термостійкого, звуко- та теплоізоляційного спіненого поліпропілену без теплових мостів.
• Корпус із спіненого поліпропілену з дуже гарними гігієнічними/негігроскопічними властивостями.
• Поверхня пристрою та внутрішній корпус пристрою легко піддаються очищенню.

Фільтр

• Фільтр ISO Coarse 80 % (G4) у витяжному повітрі та фільтр пилку ISO ePM1 55 % (F7) у зовнішньому повітрі.
• Заміна фільтра безінструментів.

Керування

• Готовий до експлуатації, з вмикачем/вимикачем.
• У комплект поставки входить пульт керування RLS 1 WR, чотири ступені вентиляції, індикатор заміни фільтра, індикатор несправностей.
• Можливе паралельне підключення додаткових пультів керування.
• Мобільне керування в ДОДАТКУ (air@home) або браузерній версії веб-інструменту (www.air-home.de) за допомогою смартфона, ноутбука або ПК забезпечує, наприклад:

1. звіти в реальному часі, керування користувачами
2. Автоматичний режим з урахуванням поточних потреб / автоматичний режим з керуванням часу
3. Ручний режим /ВИКЛ
4. Екологічний режим припливного повітря або екологічний режим витяжного повітря
5. Запит стану фільтра, повідомлення про помилки

• Опціональний сенсорний пульт керування RLS T2 WS для встановлення наступного:

1. 2 автоматичні режими (за датчиком / за часом)
2. 4 ручні робочі режими (ECO для витяжного повітря / ECO для припливного повітря / РУЧНИЙ / ВИМК.)
3. можливе повне введення групи Trio LZ в експлуатацію.

• Опціональний дизайнерський пульт керування RLS G1 WS:

1. УВІМК./ВИМК.
2. 5 ступенів
3. Автоматичний режим роботи
4. Припливне повітря ECO, витяжне повітря ECO
5. Індикатор заміни фільтра та несправності

• USB-роз'єм для обслуговування / введення в експлуатацію — безкоштовне ПЗ MAICO для введення в експлуатацію.
• Мережне підключення через вбудований інтерфейс LAN.
• Сумісність із системою «розумний дім» (наприклад, Loxone, через протокол Modbus TCP/IP).
• Інтеграція з протоколом Modbus TCP/IP та RTU у стандартному виконанні.
• Опціональний змінний модуль KNX K-SM для інтеграції до інженерних систем будівлі www.knx.org.
• Опціональний змінний модуль EnOcean E-SM для підключення вентиляційного приладу до "світу EnOcean" www.enocean-alliance.org.

Блок управління

• Регулювання об'ємної витрати з урахуванням потреб у серійномувиконанні («вирішальне значення вологості»).
• Плавне коригування об'ємних витрат за потребою.
• Вбудована функція захисту від перезволоження.
• 3 датчики температури зовнішнього, витяжного та припливного повітря.
• 1 комбінований датчик (температура та вологість) у патрубку для витяжного повітря.
• Можна підключити до чотирьох зовнішніх датчиків різних типів (вуглекислого газу, летких органічних сполук, вологості).
• Мультифункціональний контакт для керування соляним геотермічним теплообмінником (нерегульований насос), індикацією експлуатації та несправностей, калорифером попереднього або подальшого нагрівання, зовнішніми заслінками абоохолодженням.
• Входи для безпечного відключення через контакт 12 В або 230 В (наприклад, пожежний оповіщувач, пожежна сигналізація, камін без перепаду тиску).
• Додатковий кнопковий вхід для включення обмеженої за часом інтенсивної (форсованої) вентиляції.
• Можливість розширення за допомогою опціональної додаткової плати ZP 1 для керування:

1. 3-ходова заслінка (наприклад, повітряний геотермічний теплообмінник)
2. регульований насос (наприклад, соляний геотермічний теплообмінник)
3. комутаційний контакт для зовнішнього калорифера подальшого нагрівання

• Можливість розширення за допомогою опціональноїдодаткової плати ZP 2 для:

1. стабільності тиску вентиляторів ЄС
2. контролю фільтра з контролем перепаду тиску

• Різні входи та виходи дозволяють підключати пульт керування вентиляційного приладу до інших інженерних приладів, наприклад, теплового насоса.

Допуски та сертифікати

• Дозвіл DIBT – Німецького інституту будівельної техніки.
• Сертифікат PHI
• Протокол випробувань згідно з DIN EN 13141-7.
• Сертифікат швейцарської організації energie-cluster.ch.
• Санітарно-епідеміологічний висновок на матеріал корпусу (EPP) та теплообмінника.

Теплообмінник/рекупераціятепла

• Високоефективний ентальпійний перехресний протиточний теплообмінник.
• Рекуперація тепла до 84% та рекуперація вологи до 53%.
• Санітарно-епідеміологічний висновок (відсутність бактерій, зростання/передачі вірусів) згідно зі стандартом VDI 6022, лист 1.
• Теплообмінник з антимікробним захистом можна мити водою.
• Не потрібно підключати злив конденсату.

Байпас

• Вбудований байпасний клапан (байпас 100%) з регулюванням байпасу за потребою забезпечує можливість плавного регулювання.
• Залежно від перепаду температур і налаштувань користувача повітря в приміщенні охолоджується оптимальним чином,і протяг виключається.

Захист від заморожування

• Запобігання заморожуванню теплообмінника при низьких температурах за рахунок контролю температури витяжного повітря.
• У разі небезпеки заморожування об'ємний потік зовнішнього повітря поступово зменшується.

Вентилятори

• Центробіжні вентилятори із загнутими вперед лопатками для повітря, що видаляється або зовнішнього.
• Енергоефективні двигуни ЄС постійного струму з вбудованим регулятором сталості об'ємної витрати.
• Можливість контролю сталості тиску завдяки опціональній додатковій платі ZP 2.
• Чотири ступені вентиляції дляплавного налаштування в діапазоні від 40 до 160 м³/год.

Інструкції з монтажу

• Простий і дуже швидкий стельовий/настінний монтаж приладу шляхом прямого загвинчування.
• Кришку корпусу можна легко зняти, викрутивши гвинти.

Особливості:

• Виробник: Maico
• Країна виробник: Німеччина
• Виконання: "Байпас"
• Кількість ступенів вентиляції: 4
• Об'ємні витрати: 40 m³/h - 160 m³/h
• Постійний обсяг витрат: так
• SEC average: -34,1 kWh/(m²*a)
• Клас енергоефективності: A
• Вигляд напруги: однофазний струм
• Напруга живлення: 230 V
• Мережева частота: 50 Hz / 60 Hz
• SPIзгідно з DIN EN 13141-7 (A7): 0,34 Wh/m³
• Споживання потужності згідно DIN EN 13141-7 (A7): 36 W
• Iмакс: 1,1 A
• Ступінь захисту: IP 00
• Дозвіл DIBT – Німецького інституту будівельної техніки: так
• Сертифікат "пасивного будинку": так
• Місце встановлення: стіна / стеля
• Місце установки: Ванна / Кухня / Підвал / Накопичувач / Горищний напівповерх / Приміщення для домашнього господарства / Котельня / Коридор
• Вигляд системи: центральна
• Клас фільтру: ISO Coarse 80% (G4) / ISO ePM1 55% (F7)
• Діаметр приєднань: 125 мм / 160 мм
• Діаметр приєднання зливу конденсату: не потрібний
• Температура транспортуючого середовища при IMax: -20 °C до 50 °C
• Коефіцієнт підготовки тепла: 84%
• Макс. коеф. ефективності рекуперації тепла згідно з DIN EN 13141-7 (A7): 76 %
• Конструкція теплообмінника: ентальпійний перехресний протиточний теплообмінник
• Рекуперація тепла під час використання ентальпійного теплообмінника відповідно до стандарту DIN EN 13141-7 (A2): 53 %
• Положення витяжного повітря: ліворуч/праворуч
• Байпас: так
• Калорифер попереднього нагріву: ні
• Зонуючий клапан: ні
• Ентальпійний теплообмінник: так
• Схема захисту від замерзання: так
• Літнє включення: ECO для витяжного повітря / ECO для припливного повітря
• Контроль фільтра: з керуванням за часом (опція, перепад тиску)
• Регулювання датчиком вологості:вбудований
• Регулювання CO2: SKD
• Регулювання якості повітря (опція): EAQ 10/3
• Підключення до KNX (опція): K-SM
• Інтерфейс MODBUS: вбудований
• Блок управління входить до обсягу постачання: RLS 1 WR, App
• Блок управління (опція): RLS T2 WS, RLS G1 WS
• Вбудована радіосистема EnOcean (опція): E-SM
• Мобільне управління: так
• Рівень звукового тиску / поширення шуму: 37 dB(A) / Відстань 1 м, звукопоглинання 10 м²
• Розмір, мм: 582×230×1260
• Матеріал корпусу: полімер EPP/листова сталь
• Матеріал теплообмінника: пластмаса
• Матеріал внутрішнього облицювання: пластмаса EPP
• Колір: чорний / звичайний білий
• Вага: 24,56 kg
• Маса з упаковкою: 27 кг
