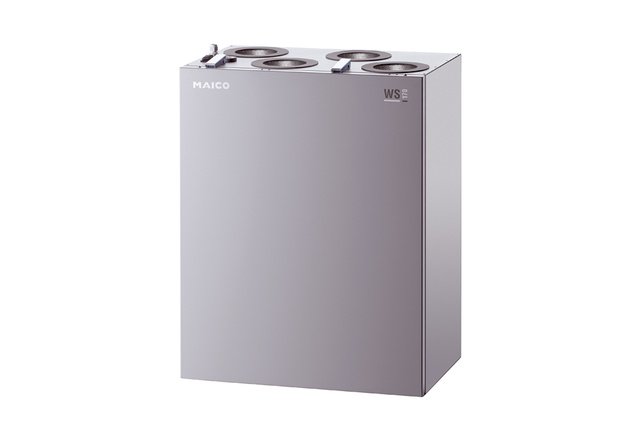

WS 170 KBL - Описвироби

Виконання «Байпас»

• Виконання «Байпас» з калорифером попереднього нагріву, байпасом, звукоізольованим корпусом з додатковою ізоляцією та перехресним протиточним теплообмінником.
• Прилад у лівому виконанні.
• Фільтр ISO Coarse 80 % (G4) у витяжному повітрі та фільтр пилку ISO ePM1 55 % (F7) у зовнішньому повітрі.
• Запатентований автоматичний 100% байпас для пасивного охолодження вночі в літній період з регульованим обмежувачем мінімальної температури повітря.

Короткий опис

• Централізований, компактний, дуже тихий побутовий вентиляційний прилад із рекуперацієютепла.
• Для контрольованої припливної та витяжної вентиляції.
• Високоефективний вентиляційний прилад досягає класу енергоефективності А.
• Ідеально підходить для новобудов або відреставрованих об'єктів (наприклад, квартир).
• Вузький вентиляційний прилад (ширина: 59,8 см) також ідеально підходить для монтажу на кухні.
• Доступне кредитування KFW та реєстрація в бюлетені TZWL (програма кредитування NRW).
• В об'єм поставки включений стінний тримач, що забезпечує зручний та дуже швидкий монтаж.
• Використання каскаду фільтрів (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) у зовнішньому повітрі може збільшити термін служби фільтра.
• Всі вентиляційні прилади оснащенісучасними перехресними протиточними або ентальпійними теплообмінниками з санітарно-епідеміологічним висновком згідно з VDI 6022, лист 1.
• Повний поділ витяжного/припливного повітря у всьому пристрої. запобігає небажаній рециркуляції повітря, і, таким чином, передачі вірусів (наприклад, коронавірусу) і бактерій.
• Вентиляційний контролер RLS 1 WR входить у обсяг постачання.
• Побутовий вентиляційний прилад можна контролювати в ДОДАТКУ (air@home) та браузерній версії веб-інструменту (www.air-home.de) за допомогою вбудованого інтерфейсу LAN.
• Стандартне з'єднання USB для введення в експлуатацію, оновлення для керування та обслуговування.
• Всі прилади оснащенівисокоефективні вентилятори з технологією EC.
• вбудоване/автоматичне регулювання сталості об'ємної витрати забезпечує постійне дотримання заданої об'ємної витрати у всіх робочих умовах (наприклад, забруднення фільтра, установки повітряного клапана). Це також спрощує введення в експлуатацію/вимір обсягу повітря на клапанах.
• Вбудований комбінований датчик (вологості/температури) у стандартній комплектації забезпечує роботу системи вентиляції з урахуванням поточних потреб та інтелектуальну стратегію захисту від замерзання та осушення (захист від перезволоження) у витяжному повітрі.
• Всі прилади також відрізняються стратегією захисту відзаморожування, адаптованого з урахуванням реальних потреб.
• Доступні два вхідні контакти (12 і 230 В), наприклад, для вимкнення/вимкнення з точки зору технічної безпеки.
• Різні входи/виходи дозволяють підключати контролер до інших інженерних систем будівлі, наприклад, теплового насоса.
• Вбудований інтерфейс MODBUS (TCP/IP та RTU) для інтеграції в інженерні системи будівлі.
• Опціональний змінний модуль K-SM забезпечує інтеграцію до систем будівлі KNX.
• Опціональний змінний модуль E-SM забезпечує інтеграцію в системи EnOcean.
• Опціональні додаткові плати ZP 1 та ZP 2 для підтримки розширених функцій, таких як «регулювання постійного тиску»вентиляторів EC, зонуючий клапан, соляний геотермічний теплообмінник (регульований насос), вимірювання перепаду тиску на фільтрі.
• Максимальна адаптивність пристрою завдяки широкому спектру варіантів обладнання/приєднання.
• Сучасна модульна технологія приладу забезпечує просте дооснащення (наприклад, попереднє нагрівання, байпас) та зручність в обслуговуванні та ремонті.

Характеристики

Корпус

• Корпус із листової сталі з порошковим покриттям.
• Колір: звичайний білий RAL 9016.
• Звукоізольований корпус із додатковою ізоляцією для приладів з байпасом «B».
• Можлива зручназаміна фільтра без інструментів.
• Кришка корпусу, що відкривається, оснащена швидкодіючими запорами.
• Щільний внутрішній корпус без теплових мостів із термостійкого, звуко- та теплоізоляційного матеріалу EPP (середня товщина стінки: 42 мм).
• Корпус із спіненого поліпропілену з дуже гарними гігієнічними/негігроскопічними властивостями.
• Матеріал пройшов випробування Інституту гігієни повітря відповідно до стандарту VDI 6022.
• В корпус із спіненого поліпропілену вбудована ванна для конденсату.
• Поверхня пристрою та внутрішній корпус пристрою легко піддаються очищенню.
• Відведення конденсату (шлангове з'єднання 3/4" або зливна труба Ø 28 мм)на дно приладу.

Підключення до сифону.

Фільтр

• На приладах WS 170 R/L у витяжному та зовнішньому повітрі застосовуються фільтри ISO Coarse 80 % (G4).
• На приладах WS 170 KR/KL, WS 170 KRET/KLET, WS 170 KBR/KBL, WS 170 KBRET/KBLET ISO у витяжному повітрі застосовується фільтр Coarse 80 % (G4), а у зовнішньому повітрі фільтр пилку ISO ePM1 % (F7).
• Опціональний каскад фільтрів (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) у зовнішньому повітрі може збільшити термін служби фільтра.
• Заміна фільтра без інструментів.

Керування

• Готовий до експлуатації, з вмикачем/вимикачем.
• У комплект поставки входить пульт керування RLS 1 WR, чотири ступені вентиляції, індикатор замінифільтру, індикатор несправностей.
• Можливе паралельне підключення додаткових пультів керування.
• Мобільне керування в ДОДАТКУ (air@home) або браузерній версії веб-інструменту (www.air-home.de) за допомогою смартфона, ноутбука або ПК забезпечує, наприклад,

1. звіти в реальному часі, керування користувачами
2. Автоматичний режим з урахуванням поточних потреб / автоматичний режим з керуванням часу
3. Ручний режим / ВИМК
4. Екологічний режим припливного повітря або екологічний режим витяжного повітря
5. Запит стану фільтра, повідомлення про помилки

• Опціональний сенсорний пульт керування RLS T2 WSдля встановлення наступного:

1. 2 автоматичні режими (за датчиком / за часом)
2. 4 ручні робочі режими (ECO для витяжного повітря / ECO для припливного повітря / РУЧНИЙ / ВИМК.)
3. можливе повне введення в експлуатацію рекуператорів.

• Опціональний дизайнерський пульт керування RLS G1 WS:

1. УВІМК./ВИМК.
2. 5 ступенів
3. Автоматичний режим роботи
4. Припливне повітря ECO, витяжне повітря ECO
5. Індикатор заміни фільтра та несправності

• USB-роз'єм для обслуговування / введення в експлуатацію — безкоштовне ПЗ MAICO для введення в експлуатацію.
• Мережне підключення через вбудований інтерфейс LAN.
• Сумісність із системою «розумний дім» (наприклад, Loxone, через протокол Modbus TCP/IP).
• Інтеграція з протоколом Modbus TCP/IP та RTU у стандартному виконанні.
• Опціональний змінний модуль KNX K-SM для інтеграції до інженерних систем будівлі www.knx.org.
• Опціональний змінний модуль EnOcean E-SM для підключення вентиляційного приладу до "світу EnOcean" www.enocean-alliance.org.

Блок управління

• Регулювання об'ємної витрати з урахуванням потреби в серійному виконанні («вирішальне значення вологості»).
• Плавне коригування об'ємних витрат за потребою.
• Вбудована функція захисту від перезволоження.
• 3 датчики температури зовнішнього, витяжного таприпливного повітря.
• 1 комбінований датчик (температура та вологість) у патрубку для витяжного повітря.
• Можна підключити до чотирьох зовнішніх датчиків різних типів (вуглекислого газу, летких органічних сполук, вологості).
• Входи для безпечного відключення через контакт 12 В або 230 В (наприклад, пожежний оповіщувач, пожежна сигналізація, камін без перепаду тиску).
• Додатковий кнопковий вхід для включення обмеженої за часом інтенсивної (форсованої) вентиляції.
• Можливість розширення за допомогою опціональної додаткової плати ZP 1 для керування:

1. 3-ходова заслінка (наприклад, повітряний геотермічний теплообмінник)
2. регульований насос (наприклад, соляний геотермічний теплообмінник)
3. повітряна заслінка в системі зонального регулювання
4. комутаційний контакт для зовнішнього калорифера подальшого нагрівання

• Можливість розширення за допомогою опціональної додаткової плати ZP 2 для:

1. стабільності тиску вентиляторів ЄС
2. контролю фільтра з контролем перепаду тиску

• Різні входи та виходи дозволяють підключати пульт керування вентиляційного приладу до інших інженерних приладів, наприклад, теплового насоса.

Допуски та сертифікати

• Роздільна здатність DiBt: всі прилади WS 170 (виняток: WS 170 ..Варіант ET).
• Сертифікат PHI: WS 170 KR/WS 170 KL та WS 170 KBR/WS 170 KBL.
• Протокол випробувань відповідно до стандарту DIN EN 13141-7.
• Сертифікат швейцарської організації energie-cluster.ch.
• Санітарно-епідеміологічний висновок на матеріал корпусу (EPP) та теплообмінника.
• Реєстрація в TZWL / бюлетені TZWL.

Теплообмінник/рекуперація тепла

• Високоефективний перехресний протиточний теплообмінник із пластмаси (PS).
• Рекуперація тепла до 95% та рекуперація вологи до 66%.
• Санітарно-епідеміологічний висновок (відсутність бактерій, зростання/передачі вірусів) згідно зі стандартом VDI 6022, лист 1.
• Теплообмінник з антимікробним захистом можна мити водою.
• Прилади зентальпійними теплообмінниками не вимагають приєднання зливу конденсату.

Байпас

• Присутня у варіантах пристрою "B".
• Запатентований автоматичний 100% байпас для пасивного охолодження вночі в літній період з регульованим обмежувачем мінімальної температури повітря.

Захист від заморожування

• Запобігання заморожуванню теплообмінника при низьких температурах.
• Високоефективна функція захисту від заморожування у виконанні "K" за допомогою регульованого за потребою електричного калорифера попереднього нагріву PTC з модуляцією потужності.
• А для інших виконань,крім "K", — за допомогою відключення вентиляторного припливного блоку.
• Рекомендація: інші виконання, крім "К", доцільно комбінувати з рекуперацією тепла за допомогою соляного теплообмінника.

Вентилятори

• Центробіжні вентилятори із загнутими вперед лопатками для повітря, що видаляється або зовнішнього.
• Енергоефективні двигуни ЄС постійного струму з вбудованим регулятором сталості об'ємної витрати.
• Можливість контролю сталості тиску завдяки опціональній додатковій платі ZP 2.
• Чотири щаблі вентиляції для плавного налаштування в діапазоні від 40 до 160 м³/год.

Інструкції змонтажу

• В об'єм поставки включений стінний тримач, що забезпечує зручний та дуже швидкий монтаж.
• Кришка корпусу легко знімається завдяки зручним магнітним запорам.
• Передбачити встановлення шумоглушників з боку притоку та витяжки.
• Примітка: Прилади всіх варіантів (наприклад, "К") можна після встановлення переобладнати за допомогою опціональних компонентів, отримавши прилади інших варіантів (наприклад, "KRET").

Особливості:

• Виконання: «Байпас» вліво
• Кількість ступенів вентиляції: 4
• Об'ємні витрати: 40 m³/h - 160 m³/h
• Постійний обсяг витрат: так
• SEC average:-38,6kWh/(m²*a)
• Клас енергоефективності: A
• Вигляд напруги: Однофазний струм
• Напруга живлення: 230 V
• Мережева частота: 50 Hz / 60 Hz
• SPI згідно з DIN EN 13141-7 (A7): 0,32 Wh/m³
• Потужність: 21 W - 80 W / При протитиску 100 Па
• Споживання потужності згідно DIN EN 13141-7 (A7): 35 W
• Споживання потужності в режимі очікування: < 1 Вт
• Iмакс: 0,5 A / При активному нагрівачі для захисту від заморожування 4 A
• Ступінь захисту IP 00
• Дозвіл DIBT – Німецького інституту будівельної техніки: так
• Сертифікат "пасивного будинку": так
• Місце встановлення: Стіна
• Місце установки: Ванна / Кухня / Підвал / Накопичувач / Горищний напівповерх /Приміщення для домашнього господарства / Котельня / Коридор
• Вигляд системи: центральна
• Матеріал корпусу: оцинкована листова сталь із порошковим покриттям
• Матеріал теплообмінника: Пластмаса
• Матеріал внутрішнього облицювання: Пластмаса EPP
• Колір: звичайний білий (RAL 9016)
• Вага: 44,9 kg
• Клас фільтру: ISO Coarse 80% (G4) / ISO ePM1 55% (F7)
• Діаметр приєднань: 125 мм
• Діаметр приєднання зливу конденсату: Шлангове з'єднання 3/4" або зливна труба Ø 28 мм
• Температура транспортуючого середовища при IMax: -20 °C до 60 °C
• Температура довкілля: 10 °C до 40 °C
• Макс. коефіцієнт ефективності рекуперації тепла згідно з DIN EN 13141-7 (A7): 95 %
• Конструкція теплообмінника: Перехресний протиточний струм
• Потужність калорифера попереднього нагрівання: 0,74 kW
• Положення витяжного повітря: зліва
• Байпас: так
• Калорифер попереднього нагріву: вбудований
• Ентальпійний теплообмінник: ні
• Схема захисту від замерзання: так
• Літнє включення : Витяжне/припливне повітря
• Контроль фільтра: з керуванням часу
• Регулювання датчиком вологості: вбудований
• Регулювання CO2: SKD
• Регулювання якості повітря (опція): EAQ 10/3
• Підключення до KNX (опція): K-SM
• Інтерфейс MODBUS: вбудований
• Блок керування входить до обсягу постачання : RLS 1WR, App
• Блок управління (опція): RLS T2 WS, RLS G1 WS
• Вбудована радіосистема EnOcean (опція): E-SM
• Мобільне управління: так
• Рівень звукового тиску / поширення шуму: 32 dB(A) / 34 dB(A) / 35 dB(A) / Відстань 1 м, звукопоглинання 10 м²
