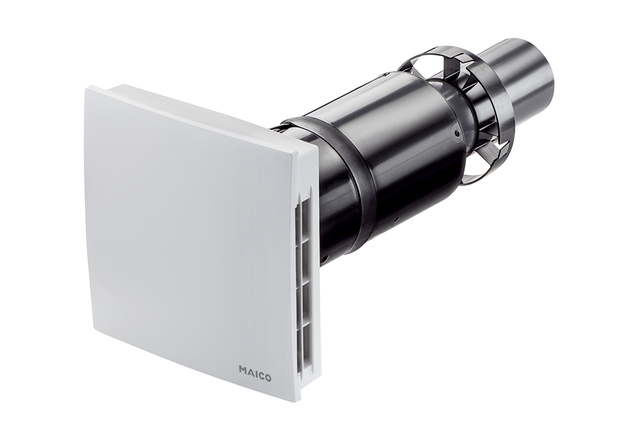

Комплект для конечного монтажа PPB 30 K 0095.0246

Подробнее о товаре

Комплект для конечного монтажа PPB 30 K

MAICO сегодня – один из европейских производителей, прочно закрепивших за собой лидерство в проектировании, производстве и продаже вентиляторов и комплектующих вентиляционных систем для бытового и промышленного применения. В ассортименте компании – более 1600 наименований продукции, качество которой соответствует стандартам Украины и подтверждено сертификатами Германии и Евросоюза. Столь широкое предложение MAICO позволяет без труда подобрать надежное вентиляционное оборудование, оптимально подходящее для определенных техническим заданием целей.

Комплект для окончательного монтажа прибора для вентиляции отдельных помещений PushPull Balanced PPB 30 K с рекуперацией тепла включает в себя 2 вентилятора, 2 керамических теплообменника, внутреннюю крышку с 2 фильтрами ISO Coarse 45 % (G3), версия «Комфорт»: с встроенным датчиком влажности, необходимые принадлежности: втулка для монтажа в стену без отделки, внешняя крышка и вентиляционный контроллер RLS 45 K, опциональные принадлежности: набор для удлинения, каменная кладка, выравнивающие рамки и датчики

PPB 30 K - Описание изделия

• Допуски и сертификаты
• Протокол испытаний согласно EN 13141-8.
• Регистрация в бюллетене TZWL.

Теплообменник

• Применение мощных теплообменников и вентиляторов EC высокой производительности гарантирует на приборах коэффициент эффективности рекуперации тепла 73 % при эталонном объемном расходе согласно EN 13141-8.

Инструкции по монтажу

Монтаж производится в 2 этапа:

• Установка втулки для монтажа в стену без отделки PP 45 RHK (DN 160) или PP 45 RHL (DN 160), а также внешней крышки в стержневое отверстие DN 160 с наклоном 1—2 %.
• Рекомендуется проделать корончатым сверлом отверстие DN 182 и выровнять уклон втулки с помощью прилагаемых стиропоровых клиньев.
• Втулка для монтажа в стену без отделки защищена от загрязнений специальной крышкой.
• После этого выполняется интеграция комплекта для конечного монтажа.
• Прокладка труб и настройка системы не требуется.

Электрическое присоединение

• Прибор поставляется в собранном виде и готов к эксплуатации.
• Электрическое присоединение осуществляется с помощью штекеров.
• Для подключения к вентиляционному контроллеру RLS 45 K или RLS 45 O используются линии управления, которые присоединяются через разъемы.
• Кабель 12 В постоянного тока, соединяющий вентиляционный контроллер RLS 45 K / RLS 45 O с прибором, является одновременно кабелем управления.

Отвод конденсата

• Конденсат отводится через сток, встроенный во внешнюю крышку.

Отличительные свойства

• Прибор PPB 30 K является прекрасным дополнением приборов PP 45 O/K, позволяющим настроить вентиляционную систему согласно DIN 1946-6 с помощью центрального пульта управления (RLS 45 K).
• В серийном исполнении приборы PPB 30 K оснащены датчиком влажности и прежде всего предназначены для монтажа в помещениях с отработавшим воздухом. Степень защиты IP X4 облегчает выбор места монтажа в ванной.
• PPB 30 K имеет впечатляющую энергоэффективность — значение SPI составляет 0,19 Вт ч/м³.
• Благодаря энергосберегающим двигателям и очень точным сенсорным управлением приборы достигают класса энергоэффективности A.
• Прибор PPB 30 K можно эксплуатировать на 5 ступенях вентиляции 5/12/18/22/26 м³/ч и 3 рабочих программах: постоянная вытяжная вентиляция с рекуперацией тепла, поперечная вентиляция без рекуперации тепла и автоматический режим.
• Рекомендуемая возможность комбинации 2 x или 4 x PP 45 O/K + 1 x PPB 30 K + 1 x RLS 45 K.
• В этом случае прибор PPB 30 K можно эксплуатировать в двух различных режимах. В автоматическом режиме прибор работает полностью автономно, в зависимости от значения влажности, измеренной встроенным датчиком. В автоматическом режиме выполняются только команды «Внешнее отключение» и «Ступень вентиляции 0» вентиляционного контроллера RLS 45 K. В системном режиме прибор работает полностью в соответствии с данными от вентиляционный контроллер RLS 45 K. Лишь в случае увлажнения (возможность настройки предельного значения) прибор отсоединяется от системы и запускает процесс удаления влаги.
• Автоматика удаления влаги может быть настроена для работы в режиме интенсивной вентиляции (ступень 5 с рекуперацией тепла) или в режиме вытяжной вентиляции (45 м³/ч без рекуперации тепла).
• В случае возникновения запахов также возможно включить вручную с помощью кнопки/выключателя режим интенсивной вентиляции (ступень 5 с рекуперацией тепла) или режим вытяжной вентиляции (45 м³/ч без рекуперации тепла). Продолжительность выполнения этой функции можно регулировать (заводская настройка = 10 мин).
• При работе PPB 30 K в режиме вытяжной вентиляции приборы PP 45 O/K, подсоединенные к вентиляционному контроллеру RLS 45 K, обеспечивают необходимый приточный воздух. Комбинация РРВ 30 К и приборов вытяжной вентиляции (напр. ER/ECA) на одном вентиляционном контроллере RLS 45 K невозможна.
• Интуитивное программное обеспечение для ввода в эксплуатацию при использовании пульта управления RLS 45 K упрощает ввод в эксплуатацию приборов PPB 30 K. При этом можно сохранить настройки как профиль и перенести в другие системы управления.
• Внешние крышки с оптимизированным потоком в программе принадлежностей защищают фасад от вытяжного воздуха.

Характеристики

• Комплект для окончательного монтажа прибора для вентиляции отдельных помещений PushPull Balanced PPB 30 с двумя вентилятором, двумя керамическими теплообменниками, внутренней крышкой и двумя встроенными фильтрами ISO Coarse 45 % (G3), обеспечивающими фильтрацию воздуха в обоих направлениях.

Необходимые принадлежности

• Втулка для монтажа в стену без отделки PP 45 RHK или PP 45 RHL
• Внешняя крышка PPB 30 AK, PPB 30 AE, PPB 30 AW или PPB 30 AS
• Вентиляционный контроллер RLS 45 K. С помощью вентиляционного контроллера RLS 45 K можно создать вентиляционную систему с кабельным подключением из приборов PPB 30 и PP 45. Максимальное количество используемых вентиляторов 6. Таким образом возможны различные комбинации, напр. 2 x PP 45 K/O + 1 x PPB 30 K + 1 x RLS 45 K или 3 x PPB 30 K + 1 x RLS 45 K. Комбинация PPB 30 K и RLS 45 O не допускается.

Опциональные принадлежности

• Набор для удлинения РРВ 30 VS
• Блок для каменной кладки PP 45 MB
• Выравнивающая рамка PPB 30 ARE и PPB 30 ARW
• Крепежная накладка PPB 30 ARE BB и PPB 30 ARW BB для выравнивающих рамок
• Датчик влажности PP 45 HYI и PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Воздушный фильтр, замена PPB 30 G3
• Вентиляционный контроллер RLS 45 K допускают установку внутреннего датчика влажности PP 45 HYI или наружных датчиков PP 45 HY, PP 45 CO2 и PP 45 VOC. При этом обеспечивается класс энергоэффективности приборов А.
• Вентиляционный контроллер RLS 45 K можно эксплуатировать на 5 ступенях вентиляции 5/12/18/22/26 м³/ч и в 3 рабочих программах: постоянная вытяжная вентиляция с рекуперацией тепла, поперечная вентиляция без рекуперации тепла и автоматический режим.

Особенности:

• Производитель: Maico
• Страна производитель: Германия
• Исполнение: Версия «Комфорт», встроенный датчик влажности
• Объёмный расход: 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
• SEC average: -40,16 kWh/(m²*a)
• Класс энергоэффективности: A+
• Напряжение питания: 12 В пост. тока
• SPI согласно DIN EN 13141-8: 0,19 Wh/m³
• Максимальное потребление мощности: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W
• Степень защиты: IP X4
• Позиция: горизонтальный
• Вид системы: децентрализованный
• Класс фильтра: ISO Coarse 45 % (G3)
• Диаметр присоединений: 160 mm
• Необходимый проем в стене: от 162 до 182 мм
• Коэффициент эффективности рекуперации тепла при
• эталонном объемном расходе согласно DIN EN 13141-8: 73,3 %
• Необходимый вентиляционный контроллер: RLS 45 K
• Уровень звукового давления: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Расстояние 1 м, предпосылки свободного пространства
• Оценённая по нормам макс. разность нормативного звукового давления между элементами Dn,w: 37 dB
• Номер допуска: Z-51.3-416
• Размер, мм: 275×275×41
• Вес, кг: 4,69
• Материал: пластмасса
• Материал корпуса: пластмасса
• Материал теплообменника: керамика
• Вид фильтра: фильтр наружного воздуха и вытяжной фильтр
• Цвет: белый
