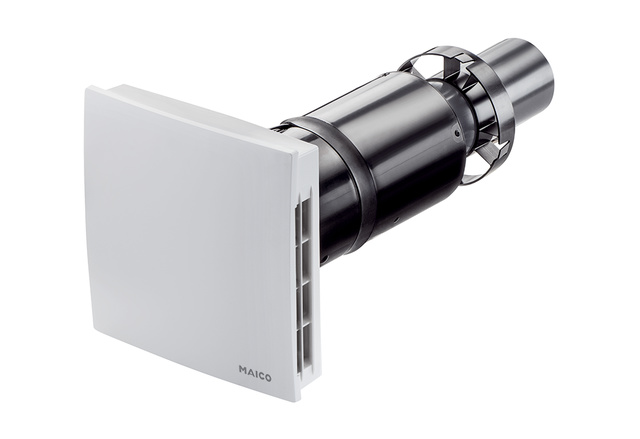

Комплект для кінцевого монтажу PPB 30 K 0095.0246

Детальніше про товар

Комплект для кінцевого монтажу PPB 30 K

MAICO сьогодні – один з європейських виробників, які міцно закріпили за собою лідерство у проектуванні, виробництві та продажу вентиляторів та комплектуючих вентиляційних систем для побутового та промислового застосування. В асортименті компанії – понад 1600 найменувань продукції, якість якої відповідає стандартам України та підтверджена сертифікатами Німеччини та Євросоюзу. Така широка пропозиція MAICO дозволяє легко підібрати надійне вентиляційне обладнання, що оптимально підходить для певних технічним завданням цілей.

Комплект для остаточногомонтажу приладу для вентиляції окремих приміщень PushPull Balanced PPB 30 K з рекуперацією тепла включає 2 вентилятори, 2 керамічні теплообмінники, внутрішню кришку з 2 фільтрами ISO Coarse 45 % (G3), версія «Комфорт»: з вбудованим датчиком вологості втулка для монтажу в стіну без обробки, зовнішня кришка та вентиляційний контролер RLS 45 K, опціональне приладдя: набір для подовження, кам'яна кладка, рамки, що вирівнюють, і датчики

PPB 30 K - Опис виробу

• Допуски та сертифікати
• Протокол випробувань згідно з EN 13141-8.
• Реєстрація в бюлетені TZWL.

Теплообмінник

• Застосування потужнихтеплообмінників та вентиляторів EC високої продуктивності гарантує на приладах коефіцієнт ефективності рекуперації тепла 73 % при еталонній об'ємній витраті згідно з EN 13141-8.

Інструкції з монтажу

Монтаж проводиться в два етапи:

• Встановлення втулки для монтажу в стіну без оздоблення PP 45 RHK (DN 160) або PP 45 RHL (DN 160), а також зовнішньої кришки в стрижневий отвір DN 160 з нахилом 1—2 %.
• Рекомендується зробити корончатим свердлом отвір DN 182 і вирівняти ухил втулки за допомогою стиропорових клинів, що додаються.
• Втулка для монтажу в стіну без обробки захищена від забруднень спеціальною кришкою.
• Після цього виконуєтьсяінтеграція комплекту для кінцевого монтажу.
• Прокладання труб та налаштування системи не потрібне.

Електричне приєднання

• Прилад поставляється у зібраному вигляді та готовий до експлуатації.
• Електричне приєднання здійснюється за допомогою штекерів.
• Для підключення до вентиляційного контролера RLS 45 K або RLS 45 O використовуються лінії керування, які приєднуються через роз'єми.
• Кабель 12 В постійного струму, що з'єднує вентиляційний контролер RLS 45 K / RLS 45 O з приладом, є одночасно кабелем керування.

Відведення конденсату

• Конденсат відводиться через стік, вбудований у зовнішнюкришку.

Відмінні властивості

• Прилад PPB 30 K є чудовим доповненням приладів PP 45 O/K, що дозволяє налаштувати вентиляційну систему відповідно до DIN 1946-6 за допомогою центрального пульта керування (RLS 45 K).
• У серійному виконанні прилади PPB 30 K оснащені датчиком вологості і передусім призначені для монтажу в приміщеннях з повітрям, що відпрацювало. Ступінь захисту IP X4 полегшує вибір місця монтажу у ванній.
• PPB 30 K має вражаючу енергоефективність - значення SPI становить 0,19 Вт ч/м³.
• Завдяки енергозберігаючим двигунам та дуже точним сенсорним керуванням прилади досягають класу енергоефективності A.
• Прилад PPB 30 K можнаексплуатувати на 5 щаблях вентиляції 5/12/18/22/26 м³/год та 3 робочих програмах: постійна витяжна вентиляція з рекуперацією тепла, поперечна вентиляція без рекуперації тепла та автоматичний режим.
• Рекомендована можливість комбінації 2 x або 4 x PP 45 O/K + 1 x PPB 30 K + 1 x RLS 45 K.
• У цьому випадку пристрій PPB 30 K можна експлуатувати у двох різних режимах. В автоматичному режимі пристрій працює повністю автономно, залежно від значення вологості, виміряної вбудованим датчиком. В автоматичному режимі виконуються лише команди «Зовнішнє відключення» та «Ступінь вентиляції 0» вентиляційного контролера RLS 45 K. У системному режимі прилад працює повністю відповідно до данихвід вентиляційний контролер RLS 45 K. Лише у разі зволоження (можливість налаштування граничного значення) прилад від'єднується від системи та запускає процес видалення вологи.
• Автоматика для видалення вологи може бути налаштована для роботи в режимі інтенсивної вентиляції (ступінь 5 з рекуперацією тепла) або в режимі витяжної вентиляції (45 м³/год без рекуперації тепла).
• У разі виникнення запахів також можна включити вручну за допомогою кнопки/вимикача режим інтенсивної вентиляції (ступінь 5 з рекуперацією тепла) або режим витяжної вентиляції (45 м³/год без рекуперації тепла). Тривалість виконання цієї функції можна регулювати (заводське налаштування = 10 хв).
• Під час роботиPPB 30 K у режимі витяжної вентиляції прилади PP 45 O/K, приєднані до вентиляційного контролера RLS 45 K, забезпечують необхідне повітря. Комбінація РРВ 30 К та приладів витяжної вентиляції (напр. ER/ECA) на одному вентиляційному контролері RLS 45 K неможлива.
• Інтуїтивне програмне забезпечення для введення в експлуатацію при використанні пульта керування RLS 45 K спрощує введення в експлуатацію приладів PPB 30 K. При цьому можна зберегти налаштування як профіль та перенести до інших систем керування.
• Зовнішні кришки з оптимізованим потоком у програмі приладдя захищають фасад від витяжного повітря.

Характеристики

• Комплект для остаточногомонтажу приладу для вентиляції окремих приміщень PushPull Balanced PPB 30 з двома вентилятором, двома керамічними теплообмінниками, внутрішньою кришкою та двома вбудованими фільтрами ISO Coarse 45 % (G3), що забезпечують фільтрацію повітря в обох напрямках.

Необхідне приладдя

• Втулка для монтажу в стіну без оздоблення PP 45 RHK або PP 45 RHL
• Зовнішня кришка PPB 30 AK, PPB 30 AE, PPB 30 AW або PPB 30 AS
• Вентиляційний контролер RLS 45 K. За допомогою вентиляційного контролера RLS 45 K можна створити вентиляційну систему з кабельним підключенням з приладів PPB 30 і PP 45. Максимальна кількість вентиляторів, що використовуються 6. Таким чином можливі різні комбінації, напр. 2 x PP 45 K/O + 1 x PPB 30K + 1 x RLS 45 K або 3 x PPB 30 K + 1 x RLS 45 K. Комбінація PPB 30 K та RLS 45 O не допускається.

Опціональне приладдя

• Набір для подовження РРВ 30 VS
• Блок для кам'яної кладки PP 45 MB
• Вирівнююча рамка PPB 30 ARE та PPB 30 ARW
• Кріпильна накладка PPB 30 ARE BB та PPB 30 ARW BB для вирівнюючих рамок
• Датчик вологості PP 45 HYI та PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Повітряний фільтр, заміна PPB 30 G3
• Вентиляційний контролер RLS 45 K допускає встановлення внутрішнього датчика вологості PP 45 HYI або зовнішніх датчиків PP 45 HY, PP 45 CO2 та PP 45 VOC. При цьому забезпечується клас енергоефективності приладів А.
• Вентиляційний контролер RLS 45 K можна експлуатувати на 5щаблях вентиляції 5/12/18/22/26 м³/год та у 3 робочих програмах: постійна витяжна вентиляція з рекуперацією тепла, поперечна вентиляція без рекуперації тепла та автоматичний режим.

Особливості:

• Виробник: Maico
• Країна виробник: Німеччина
• Виконання: Версія «Комфорт», вбудований датчик вологості
• Об'ємна витрата: 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
• SEC average: -40,16 kWh/(m²*a)
• Клас енергоефективності: A+
• Напруга живлення: 12 В пост. струму
• SPI згідно з DIN EN 13141-8: 0,19 Wh/m³
• Максимальне споживання потужності: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W
• Ступінь захисту: IP X4
• Позиція: горизонтальна
• Виглядсистеми: децентралізований
• Клас фільтра: ISO Coarse 45% (G3)
• Діаметр приєднань: 160 мм
• Необхідний проріз у стіні: від 162 до 182 мм
• Коефіцієнт ефективності рекуперації тепла при
• еталонний обсяг витрат згідно DIN EN 13141-8: 73,3 %
• Необхідний вентиляційний контролер: RLS 45 K
• Рівень звукового тиску: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Відстань 1 м, передумови вільного простору
• Оцінена за нормами макс. різницю нормативного звукового тиску між елементами Dn,w: 37 dB
• Номер допуску: Z-51.3-416
• Розмір, мм: 275×275×41
• Вага, кг: 4,69
• Матеріал: пластмаса
• Матеріал корпусу: пластмаса
• Матеріалтеплообмінника: кераміка
• Вигляд фільтра: фільтр зовнішнього повітря та витяжний фільтр
• Колір: білий
