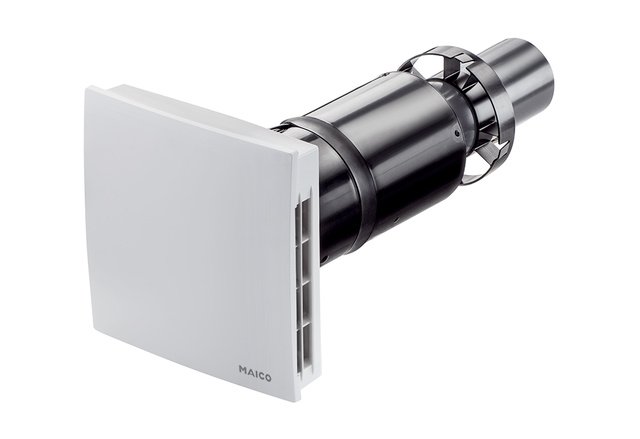

Комплект для кінцевого монтажу PPB 30 O 0095.0245

Детальніше про товар

Комплект для кінцевого монтажу PPB 30 O

MAICO сьогодні – один з європейських виробників, які міцно закріпили за собою лідерство у проектуванні, виробництві та продажу вентиляторів та комплектуючих вентиляційних систем для побутового та промислового застосування. В асортименті компанії – понад 1600 найменувань продукції, якість якої відповідає стандартам України та підтверджена сертифікатами Німеччини та Євросоюзу. Така широка пропозиція MAICO дозволяє легко підібрати надійне вентиляційне обладнання, що оптимально підходить для певних технічним завданням цілей.

Комплект для кінцевого монтажуприладу для вентиляції окремих приміщень PushPull Balanced PPB 30 Про з рекуперацією тепла, включає 2 вентилятори, 2 керамічні теплообмінники, внутрішню кришку з 2 фільтрами ISO Coarse 45 % (G3) версія «Об'єкт»: без датчика вологості, необхідні прилад монтажу в стіну без обробки, зовнішня кришка та вентиляційний контролер RLS 45 K або RLS 45 O, опціональне приладдя: набір для подовження, кам'яна кладка, вирівнювальні рамки та датчики

PPB 30 O - Опис виробу

• Допуски та сертифікати
• Протокол випробувань згідно з EN 13141-8.
• Реєстрація в бюлетені TZWL.

Теплообмінник

• Застосування потужних теплообмінників та вентиляторівEC високої продуктивності гарантує на приладах коефіцієнт ефективності рекуперації тепла 73 % за еталонної об'ємної витрати згідно з EN 13141-8.

Інструкції з монтажу

Монтаж проводиться в два етапи:

• Встановлення втулки для монтажу в стіну без оздоблення PP 45 RHK (DN 160) або PP 45 RHL (DN 160), а також зовнішньої кришки в стрижневий отвір DN 160 з нахилом 1—2 %.
• Рекомендується зробити корончатим свердлом отвір DN 182 і вирівняти ухил втулки за допомогою стиропорових клинів, що додаються.
• Втулка для монтажу в стіну без обробки захищена від забруднень спеціальною кришкою.
• Після цього виконується інтеграція комплекту для кінцевогомонтажу.
• Прокладання труб та налаштування системи не потрібне.

Електричне приєднання

• Прилад поставляється у зібраному вигляді та готовий до експлуатації.
• Електричне приєднання здійснюється за допомогою штекерів.
• Для підключення до вентиляційного контролера RLS 45 K або RLS 45 O використовуються лінії керування, які приєднуються через роз'єми.
• Кабель 12 В постійного струму, що з'єднує вентиляційний контролер RLS 45 K / RLS 45 O з приладом, є одночасно кабелем керування.

Відведення конденсату

• Конденсат відводиться через стік, вбудований у зовнішню кришку.

Відміннівластивості

• Прилад PPB 30 O є чудовою альтернативою для забезпечення недорогої витяжки ванної кімнати з рекуперацією тепла. Як низьковитратне рішення для ванної могла б використовуватися комбінація 1 x PPB 30 O + 1 x RLS 45 O. (Увага: Ступінь захисту вентиляційного контролера IP 00). При цьому можна також реалізувати режим витяжної вентиляції з 45 м3/год (без рекуперації тепла та без компенсації об'ємної витрати).
• Прилади PPB 30 O оснащені, перш за все, призначені для монтажу в приміщеннях з відпрацьованим повітрям. Ступінь захисту IP X4 полегшує вибір місця монтажу у ванній.
• PPB 30 O має вражаючу енергоефективність — значення SPI становить 0,19 Вт год/м³.
• Завдякиенергозберігаючим двигунам та дуже точним сенсорним керуванням прилади досягають класу енергоефективності A.
• Прилад PPB 30 O можна експлуатувати на 5 щаблях вентиляції 5/12/18/22/26 м³/год та 2 робочих програмах: постійна витяжна вентиляція з рекуперацією тепла, поперечна вентиляція без рекуперації тепла та автоматичний режим.
• Зовнішні кришки з оптимізованим потоком у програмі приладдя захищають фасад від витяжного повітря.

Характеристики

• Комплект для остаточного монтажу приладу для вентиляції окремих приміщень PushPull Balanced PPB 30 з двома вентилятором, двома керамічними теплообмінниками, внутрішньою кришкою та двомавбудованими фільтрами ISO Coarse 45 % (G3), що забезпечують фільтрацію повітря в обох напрямках.

Необхідне приладдя

• Втулка для монтажу в стіну без оздоблення PP 45 RHK або PP 45 RHL
• Зовнішня кришка PPB 30 AK, PPB 30 AE, PPB 30 AW або PPB 30 AS
• Вентиляційний контролер RLS 45 K або RLS 45 O. За допомогою вентиляційного контролера RLS 45 K або RLS 45 O можна створити вентиляційну систему з кабельним підключенням з приладів PPB 30 і PP 45. Максимальна кількість вентиляторів, що використовуються 6. Таким чином можливі різні комбінації наприклад, 3 x PPB 30 O + 1 x RLS 45 K або 3 x PPB 30 O + 1 x RLS 45 O.

Опціональне приладдя

• Набір для подовження РРВ 30 VS
• Блок длякам'яної кладки PP 45 MB
• Вирівнююча рамка PPB 30 ARE та PPB 30 ARW
• Кріпильна накладка PPB 30 ARE BB та PPB 30 ARW BB для вирівнюючих рамок
• Датчик вологості PP 45 HYI та PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Повітряний фільтр, заміна PPB 30 G3

Особливості:

• Виробник: Maico
• Країна виробник: Німеччина
• Виконання: Версія «Об'єкт»
• Об'ємна витрата: 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
• SEC average: -33,1 kWh/(m²*a)
• Клас енергоефективності: A+
• Напруга живлення: 12 В пост. струму
• SPI згідно з DIN EN 13141-8: 0,19 Wh/m³
• Максимальне споживання потужності: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W
• Ступінь захисту: IP X4
• Позиція: горизонтальна
• Вигляд системи: децентралізований
• Клас фільтра: ISO Coarse 45% (G3)
• Діаметр приєднань: 160 мм
• Необхідний проріз у стіні: від 162 до 182 мм
• Коефіцієнт ефективності рекуперації тепла при
• еталонний обсяг витрат згідно DIN EN 13141-8: 73,3 %
• Необхідний вентиляційний контролер: RLS 45 K або RLS 45 O
• Рівень звукового тиску: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Відстань 1 м, передумови вільного простору
• Оцінена за нормами макс. різницю нормативного звукового тиску між елементами Dn,w: 37 dB
• Розмір, мм: 275×275×41
• Вага, кг: 4,69
• Матеріал: пластмаса
• Матеріал корпусу: пластмаса
• Матеріал теплообмінника: кераміка
• Вигляд фільтра: Фільтр зовнішнього повітря та витяжний фільтр
• Колір: білий
