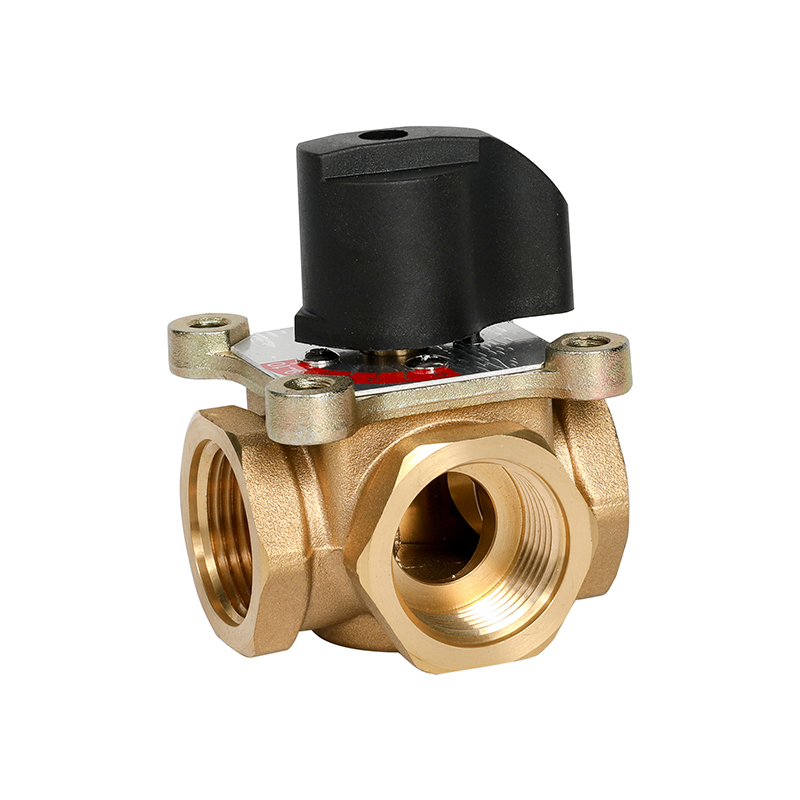

3-ходовий поворотний змішуючий клапан Tervix Pro Line TOR DN20 Rp 3/4'' kvs 6,3 латунь 312122 смесительный клапан/латунь купити недорого в Одесі ціни зі складу інтернет-магазин Sant-market

Артикул: 312122
Виробник: Tervix
Колекція: Pro Line
Країна виробник: Німеччина
Тип: змішувальний клапан
Матеріал: латунь
Максимальна робоча температура, ° C: 110

Середовище застосування: холодна вода/гаряча вода
Розмір: DN20
Різьблення: Rp 3/4"
Робоча температура: ≤100°C
Максимальна температура: +110°С
Матеріал: латунь (HPB 57-3)
Kvs: 6.3 м³/година
Тип 3-х ходовий
Номінальний тиск: ≤ 10 бар
Макс. перепад тиску: 1 бар
Мінімальна температура: -10 ° С
Максимальна величина протікання при закритому клапані (% KVS при P): 0.05 (режим змішування); 0.02 (режим поділу)
Привід, що рекомендується: Tervix Pro Line AZOG (Арт. №203410)

Комплектація:
1) Клапан

Детальніше про товар

3-ходовий поворотний змішувальний клапан Tervix Pro Line TOR DN20 Rp 3/4'' kvs 6,3 латунь

Поворотні змішувальні 3-х ходові клапани призначені для регулювання витрати теплоносія в системах опалення та охолодження (опалення з використанням радіаторів, водяної теплої підлоги та інших систем).

Поворотні змішувальні 3-х ходові клапани зазвичай використовуються як змішувальні, але також можуть використовуватися як розділові. Зворотні змішувальні клапани можуть використовуватися в трубопроводах, що транспортують рідину, неагресивну до матеріалів клапана: вода, теплоносій на основі гліколю з присадками, що нейтралізують розчинений кисень.Максимальний вміст гліколю становить до 50%.
Управління клапаном може виконуватися як вручну, так і автоматично – за допомогою електроприводу. Всі кільця ущільнювачів виготовлені з синтетичного еластомеру (етилен-пропіленовий каучук, ЕРБМ).
Клапан не забезпечує герметичного перекриття потоку і не є запірним!

Рекомендується застосовувати в комплекті з приводом Tervix Pro Line AZOG (арт. №203410).

Принцип роботи:трьохходовий клапан може виконувати функції змішуванняабо розділення потоків. При повороті заслінки в один бік поступово відкриватиметься прохід для теплої рідини і однаково закриватиметься прохід для холодної (зворотний потік від нагрівача). Це підвищує температуру змішаної робочої рідини (потоку до нагрівача) при майже постійній швидкості потоку, відповідно при повороті заслінки в інший бік прохід для теплої рідини буде закриватися, а для холодної (зворотної) відкриватися. Необхідна температура в системі досягається за допомогою додавання необхідної кількості, що надходить зі зворотноготрубопроводу рідини та подається в котел.

Вибір розміру клапана. Кожен клапан має свою пропускну спроможність (Kvs), знаючи яку можна визначити, якого саме розміру клапан необхідний для вашої системи. Діапазон втрати тиску повинен бути в межах 3-15 кПа (0,03-0,15 бар). Якщо в цей діапазон перепаду тиску потрапляють два клапана, то вибирають клапан з меншою пропускноюздатністю. Для радіаторних систем опалення зазвичай використовується Δt = 200С, а для систем підлогового опалення Δt = 50С. При додаванні гліколю в теплоносій (воду) збільшується в'язкість та змінюється теплоємність даного теплоносія, що також необхідно враховувати при виборі клапана.< /span> Якщо вміст гліколю 30-50%, слід вибрати клапан з більшим (на один рівень) Kvs. Нижчий вміст гліколю не впливає на роботу клапана.
