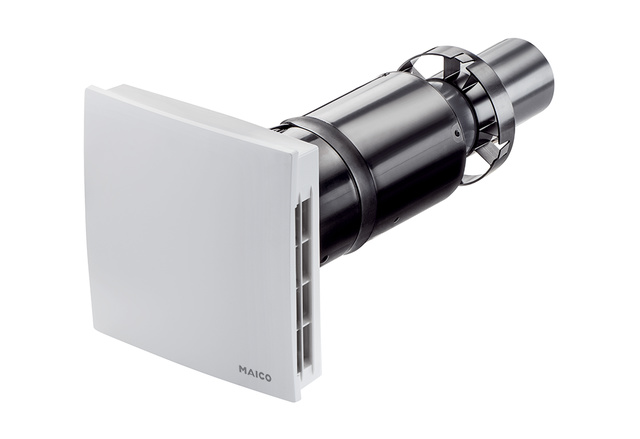

Комплект для кінцевого монтажу PPB 30 RC 0095.0244

• Застосування потужних теплообмінників та вентиляторів EC високої продуктивності гарантує на приладах коефіцієнт ефективності рекуперації тепла 73 % при еталонній об'ємній витраті згідно з EN 13141-8.

Інструкції з монтажу

Монтаж проводиться в два етапи:

• Встановлення втулки для монтажу в стіну без оздоблення PP 45 RHK (DN 160) або PP 45 RHL (DN 160), а також зовнішньої кришки в стрижневий отвір DN 160 з нахилом 1—2 %.
• Рекомендується зробити корончатим свердлом отвір DN 182 і вирівняти ухил втулки за допомогою стиропорових клинів, що додаються.
• Втулка для монтажу в стіну без обробки захищена відзабруднень спеціальною кришкою.
• Після цього виконується інтеграція комплекту для кінцевого монтажу.
• Прокладання труб та налаштування системи не потрібне.

Електричне приєднання

• Прилад поставляється у зібраному вигляді та готовий до експлуатації.
• PPB 30 RC підключається прямо до мережі 230 В. УВАГА: Перевірте область застосування (охоронна зона) приладу.

Відведення конденсату

• Конденсат відводиться через стік, вбудований у зовнішню кришку.

Відмінні властивості

• Прилад PPB 30 RC є чудовим доповненням приладів PP 45 RC, що дозволяє налаштувати вентиляційну систему згідно з DIN1946-6 за допомогою центрального пульта керування (DS 45 RC).
• У серійному виконанні прилади PPB 30 RC оснащені датчиком вологості і передусім призначені для монтажу в приміщеннях з повітрям, що відпрацювало. Ступінь захисту IP X4 полегшує вибір місця монтажу у ванній.
• PPB 30 K має вражаючу енергоефективність - значення SPI становить 0,18 Вт ч/м³.
• Завдяки енергозберігаючим двигунам та дуже точним сенсорним керуванням прилади досягають класу енергоефективності A.
• Прилад PPB 30 RC можна експлуатувати на 5 ступенях вентиляції 5/12/18/22/26 м³/год та 3 робочих програмах: постійна витяжна вентиляція з рекуперацією тепла, поперечна вентиляція без рекуперації тепла таавтоматичний режим.
• Рекомендована можливість комбінації для радіокерованої системи 2 x або 4 x PP 45 RC + 1 x PPB 30 RC + 1 x DS 45 RC.
• У цьому випадку прилад PPB 30 RC можна експлуатувати у двох різних режимах. В автоматичному режимі пристрій працює повністю автономно, залежно від значення вологості, виміряної вбудованим датчиком. В автоматичному режимі виконуються лише команди «Зовнішнє відключення» та «Ступінь вентиляції 0» радіовимикача DS 45 RC. У системному режимі прилад працює повністю відповідно до даних радіовимикача DS 45 RC. Лише у разі появи зволоження (можливість налаштування граничного значення) прилад від'єднується від системи та запускає процесвидалення вологи.
• Автоматика для видалення вологи може бути налаштована для роботи в режимі інтенсивної вентиляції (ступінь 5 з рекуперацією тепла) або в режимі витяжної вентиляції (45 м³/год без рекуперації тепла).
• У разі виникнення запахів також можна включити вручну за допомогою кнопки/вимикача режим інтенсивної вентиляції (ступінь 5 з рекуперацією тепла) або режим витяжної вентиляції (45 м³/год без рекуперації тепла). Тривалість виконання цієї функції можна регулювати (заводське налаштування = 10 хв).
• Під час роботи PPB 30 RC у режимі витяжної вентиляції прилади PP 45 RC, під'єднані до радіовимикача DS 45 RC, забезпечують необхідне припливне повітря.
• Зовнішні кришки зоптимізованим потоком у програмі приладдя захищають фасад від витяжного повітря.

Характеристики

• Комплект для остаточного монтажу приладу для вентиляції окремих приміщень PushPull Balanced PPB 30 з двома вентилятором, двома керамічними теплообмінниками, внутрішньою кришкою та двома вбудованими фільтрами ISO Coarse 45% (G3), що забезпечують фільтрацію повітря в обох напрямках.

Необхідне приладдя

• втулка для монтажу в стіну без оздоблення PP 45 RHK або PP 45 RHL
• Зовнішня кришка PPB 30 AK, PPB 30 AE, PPB 30 AW або PPB 30 AS
• DS 45 RC: За допомогою радіовимикача DS 45 RC можна створити радіокеровану вентиляційну систему зприладів PPB 30 RC та PP 45 RC, напр. 4 x PP 45 RC + 1 x PPB 30 RC + 1 x DS 45 RC.
• PP 45 EO: Якщо вентиляційний контролер RLS 45 K оснащується PP 45 EO, прилади з кабельним підключенням можуть бути скомбіновані з радіоприладами, напр. 4x PP 45 K/O + 1 x PPB 30 RC + 1 x RLS 45 K + 1 x PP 45 EO.

Опціональне приладдя

• Набір для подовження РРВ 30 VS
• Блок для кам'яної кладки PP 45 MB
• Вирівнююча рамка PPB 30 ARE та PPB 30 ARW
• Кріпильна накладка PPB 30 ARE BB та PPB 30 ARW BB для вирівнюючих рамок
• Датчик вологості PP 45 HYI та PP 45 HY
• Датчик CO2 PP 45 CO2
• Датчик VOC PP 45 VOC
• Повітряний фільтр, заміна PPB 30 G3

Особливості:

• Виробник: Maico
• Країна виробник:Німеччина
• Виконання: Версія «Радіо», вбудований датчик вологості
• Об'ємна витрата: 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
• SEC average: -40,16 kWh/(m²*a)
• Клас енергоефективності: A+
• Напруга живлення: 230 В
• SPI згідно з DIN EN 13141-8: 0,18 Wh/m³
• Максимальне споживання потужності: 2 W / 2,5 W / 3,2 W / 4 W / 5,1 W
• Ступінь захисту: IP X4
• Позиція: горизонтальна
• Вигляд системи: децентралізований
• Клас фільтра: ISO Coarse 45% (G3)
• Діаметр приєднань: 160 мм
• Необхідний проріз у стіні: від 162 до 182 мм
• Коефіцієнт ефективності рекуперації тепла при еталонній об'ємній витраті згідно з DIN EN 13141-8: 73,3 %
• Необхідний вентиляційнийконтролер: DS 45 RC або RLS 45 K з PP 45 EO
• Рівень звукового тиску: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Відстань 1 м, передумови вільного простору
• Оцінена за нормами макс. різницю нормативного звукового тиску між елементами Dn,w: 37 dB
• Розмір, мм: 275×275×41
• Вага, кг: 4,49
• Матеріал: пластмаса
• Матеріал корпусу: пластмаса
• Матеріал теплообмінника: кераміка
• Вигляд фільтра: Фільтр зовнішнього повітря та витяжний фільтр
• Колір: білий
